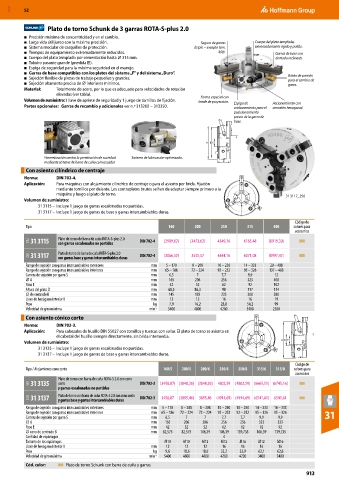

MXD 52

Plato de torno Schunk de 3 garras ROTA-S-plus 2.0
■ Precisión máxima de concentricidad y en el cambio.
■ Larga vida útil junto con la máxima precisión. Seguro de garras Cuerpo del plato templado,
■ Sistema modular de casquillos de protección. (triple − excepto tam. extremadamente rígido y pulido.
■ Tiempos de equipamiento extremadamente reducidos. 400). Garras de base con
■ Cuerpo del plato templado por cementación hasta ⌀ 315 mm. dentado inclinado.
■ Taladro pasante grande (¡medida E!).
■ Espiga de seguridad para la máxima seguridad en el manejo.
■ Garras de base compatibles con los platos del sistema „F” y del sistema „Duro”.
■ Sujeción flexible de piezas de trabajo pequeñas y grandes. Botón de presión
para el cambio de
■ Sujeción altamente precisa de ⌀ interiores mínimos. garra.
Material: Totalmente de acero, por lo que es adecuado para velocidades de rotación
elevadas (ver tabla). Forma especial con
Volumen de suministro: 1 llave de apriete de seguridad y 1 juego de tornillos de fijación. borde de proyección. Espiga de Accionamiento con
Partes opcionales: Garras de recambio y adicionales ver n.º 313200 − 313350. enclavamiento para el conexión hexagonal.
posicionamiento
previo de la garra de
base.

Hermetización contra la penetración de suciedad Sistema de lubricación optimizado.
mediante sistema de barra de cuña con rascador
Con asiento cilíndrico de centraje
Norma: DIN 702-4.
Aplicación: Para máquinas con alojamiento cilíndrico de centraje o para el asiento por brida. Fijación
mediante tornillos por delante. Los contraplatos brutos se han de adaptar siempre primero a la
máquina y luego al plato de torno. 31 3117_250
Volumen de suministro:
31 3115 – Incluye 1 juego de garras escalonadas no partidas.
31 3117 – Incluye 1 juego de garras de base y garras intercambiables duras.
Código de
Tipo 160 200 250 315 400 colores para
accesorios
33U 31 3115 Plato de torno de barra de cuña ROTA-S-plus 2.0 DIN 702-4 (2989,82) (3473,62) 4349,76 6165,48 (8919,30)
con garras escalonadas no partidas

33U 31 3117 Plato de torno de barra de cuña ROTA-S-plus 2.0 DIN 702-4 (3066,52) 3535,57 4444,16 6071,08 (8997,47)
con garras base y garras intercambiables duras
Rango de sujeción con garras intercambiables exteriores mm 5 – 170 8 – 208 10 – 250 14 – 333 20 – 408
Rango de sujeción con garras intercambiables interiores mm 65 – 186 72 – 224 92 – 252 95 – 326 137 – 408
Carrera de sujeción por garra S mm 6,5 7 7,7 9,9 12
⌀ A mm 165 206 256 323 408
Paso E mm 42 52 62 92 102
Altura del plato D mm 68,5 86,3 98 117 124
⌀ de centrado B mm 145 185 235 300 380
Llave de hexágono interior K mm 12 12 16 16 19
Peso kg 7,9 16,2 28,8 54,2 99
Velocidad de giro máxima min -1 5400 4800 4200 3400 2200
Con asiento cónico corto
Norma: DIN 702-3.
Aplicación: Para cabezales de husillo DIN 55027 con tornillos y tuercas con collar. El plato de torno se asienta en
el cabezal del husillo siempre directamente, sin brida intermedia.
Volumen de suministro:
31 3135 – Incluye 1 juego de garras escalonadas no partidas.
31 3137 – Incluye 1 juego de garras de base y garras intercambiables duras.
Código de
Tipo / Alojamiento cono corto 160/5 200/5 200/6 250/6 250/8 315/6 315/8 colores para
accesorios
Plato de torno con barra de cuña ROTA-S 2.0 con cono
33U 31 3135 corto DIN 702-3 (3458,87) (3848,26) (3848,26) 4802,59 (4802,59) (6665,51) (6745,16)
y garras escalonadas no partidas
33U 31 3137 Plato de torno con barra de cuña ROTA-S 2.0 con cono corto DIN 702-3 3458,87 (3895,46) 3895,46 (4914,69) (4914,69) (6541,61) 6541,61
y garras base y garras intercambiables duras
Rango de sujeción con garras intercambiables exteriores mm 5 – 170 8 – 208 8 – 208 10 – 250 10 – 250 14 – 333 14 – 333
Rango de sujeción con garras intercambiables interiores mm 65 – 186 72 – 224 72 – 224 92 – 252 92 – 252 95 – 326 95 – 326 31
Carrera de sujeción por garra S mm 6,5 7 7 7,7 7,7 9,9 9,9
⌀ A mm 165 206 206 256 256 323 323
Paso E mm 42 52 52 62 62 92 92
⌀ cono de centrado B mm 82,575 82,575 106,39 106,39 139,735 106,39 139,735
Cantidad de espárragos 4
Tamaño de los espárragos M10 M10 M12 M12 M16 M12 M16
Llave de hexágono interior K mm 12 12 12 16 16 16 16
Peso kg 9,6 18,6 18,6 33,2 33,9 62,1 62,6
Velocidad de giro máxima min -1 5400 4800 4800 4200 4200 3400 3400
Cód. color: Plato de torno Schunk con barra de cuña y garras
913
