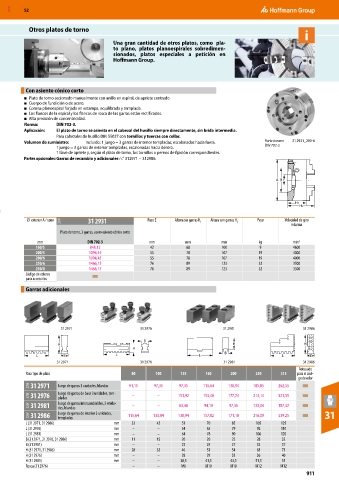

MXD 52

Otros platos de torno
i
Una gran cantidad de otros platos, como pla-
to plano, platos planoespirales sobredimen-
sionados, platos especiales a petición en
Hoffmann Group.

Con asiento cónico corto
■ Plato de torno accionado manualmente con anillo en espiral, de apriete centrado.
■ Cuerpo de fundición o de acero.
■ Corona planoespiral forjada en estampa, equilibrada y templada.
■ Los flancos de la espiral y los flancos de rosca de las garras están rectificados.
■ Alta precisión de concentricidad.
Norma: DIN 702-3.
Aplicación: El plato de torno se asienta en el cabezal del husillo siempre directamente, sin brida intermedia.
Para cabezales de husillo DIN 55027 con tornillos y tuercas con collar.
Volumen de suministro: Incluido: 1 juego = 3 garras de interior templadas, escalonadas hacia fuera. Parte trasera 31 2931_200-6
1 juego = 3 garras de exterior templadas, escalonadas hacia dentro. DIN 702-3.
1 llave de apriete y, según el plato de torno, los tornillos o pernos de fijación correspondientes.
Partes opcionales: Garras de recambio y adicionales n.° 312971 − 312986.

⌀ exterior A / cono 32W 31 2931 Paso E Altura sin garras H 1 Altura con garras H 2 Peso Velocidad de giro
máxima
Plato de torno, 3 garras, acero asiento cónico corto
mm DIN 702-3 mm mm mm kg min -1
160/5 848,12 42 68 100 9 4600
200/5 1094,45 55 78 107 19 4000
200/6 1094,45 55 78 107 19 4000
250/6 1466,15 76 89 123 32 3500
250/8 1466,15 76 89 123 32 3500
Código de colores
para accesorios
Garras adicionales

31 2971 31 2976 31 2981 31 2986
B
H H H
H
L B L L B L B
31 2971 31 2976 31 2981 31 2986
Adecuado
Para tipo de plato 80 100 125 160 200 250 315 para el códi-
go de color
32W 31 2971 Juego de garras 3 unidades, blandas 91,15 97,35 97,35 115,64 138,94 185,85 262,55
32W 31 2976 Juego de garras de base 3 unidades, tem- – – 151,92 153,40 177,74 213,14 321,55
pladas
32W 31 2981 Juego de garras intercambiables, 3 unida- – – 83,48 94,10 97,35 133,04 187,32
des, blandas
32W 31 2986 Juego de garras de interior 3 unidades, 115,64 133,04 138,94 157,82 171,10 216,09 339,25 31
templadas
L (31 2971, 31 2986) mm 32 42 51 70 85 105 125
L (31 2976) mm – – 54 65 79 92 110
L (31 2981) mm – – 64 78 90 106 120
B (31 2971, 31 2976, 31 2986) mm 11 15 20 20 25 28 32
B (31 2981) mm – – 22 25 27 32 37
H (31 2971, 31 2986) mm 28 32 40 53 54 63 73
H (31 2976) mm – – 28 29 33 36 40
H (31 2981) mm – – 38,5 41,5 43,5 51,5 55
Rosca (31 2976) – – M8 M10 M10 M12 M12
