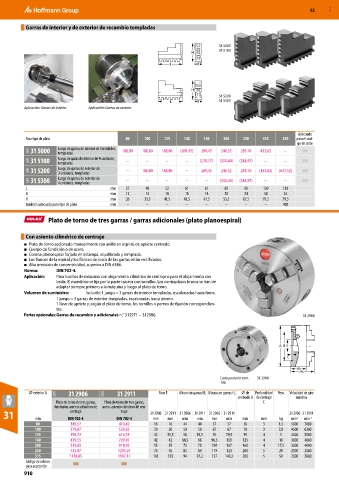

P. 910

52     MXD

          Garras de interior y de exterior de recambio templadas



                                                                              31 5000
                                                                              31 5100
                                                                    H
                                                             L        B



                                                                    H
                                                                              31 5200
                                                             L        B       31 5300
          Aplicación: Garras de interior  Aplicación: Garras de exterior




                                                                                                          Adecuado
          Para tipo de plato                 80     100    125    140    160   200    250    315    350  para el códi-
                                                                                                         go de color
           36R  31 5000  Juego de garras de interior de 3  unidades,   188,80  188,80  188,80  (209,45)  209,45  246,32  289,10  433,65  –
                     templadas
           36R  31 5100  Juego de garas de interior de 4  unidades,   –  –  –  –  (278,77)  (330,40)  (384,97)  –  –
                     templadas
           36R  31 5200  Juego de garras de exterior de   –  188,80  188,80  –  209,45  246,32  289,10  (433,65)  (647,52)
                     3  unidades, templadas
           36R  31 5300  Juego de garras de exterior de   –  –  –  –     –    (330,40)  (384,97)  –  –
                     4  unidades, templadas
          L                             mm   37     48     52     61     61     69     90    130    130
          B                             mm   12     14     18     18     18     20     24     34     34
          H                             mm   26     33,5   41,5   41,5  47,5   53,5   67,5   79,5   79,5
          también adecuado para tipo de plato   mm  –  –   –      –      –      –      –      –     400

                  Plato de torno de tres garras / garras adicionales (plato planoespiral)


          Con asiento cilíndrico de centraje
          ■   Plato de torno accionado manualmente con anillo en espiral, de apriete centrado.
          ■   Cuerpo de fundición o de acero.
          ■   Corona planoespiral forjada en estampa, equilibrada y templada.
          ■   Los flancos de la espiral y los flancos de rosca de las garras están rectificados.
          ■   Alta precisión de concentricidad, superior a DIN 6386.
          Norma:     DIN 702-4.
          Aplicación:   Para husillos de máquina con alojamiento cilíndrico de centraje o para el alojamiento con
                     brida. El mandrino se fija por la parte trasera con tornillos. Los contraplatos brutos se han de
                     adaptar siempre primero a la máquina y luego al plato de torno.
          Volumen de suministro:   Incluido: 1 juego = 3 garras de interior templadas, escalonadas hacia fuera.
                     1 juego = 3 garras de exterior templadas, escalonadas hacia dentro.
                     1 llave de apriete y, según el plato de torno, los tornillos o pernos de fijación correspondien-
                     tes.
          Partes opcionales: Garras de recambio y adicionales n.° 312971 − 312986.                         31 2906





                                                                                                   A  BE

                                                                                                      C

                                                                                                         H1
                                                                                                           H2
                                                                              Lado posterior tam.   31 2906
                                                                              100
           ⌀ exterior A  32W  31 2906  32W  31 2911      Paso E  Altura sin garras H Altura con  garras H 2    centrado B de centraje   Velocidad de giro
                                                                                           Profundidad  Peso
                                                                                      ⌀ de
                                                                         1
                                                                                                         máxima
                     Plato de torno de tres garras,   Plato de torno de tres garras,         C
                    fundición, asiento cilíndrico de   acero, asiento cilíndrico de cen-
                                            traje
  31         mm          DIN 702-4        DIN 702-4   31 2906 31 2911 31 2906 31 2911 31 2906 31 2911  mm  mm  kg    31 2906 31 2911
                          centraje


                                                                                 mm
                                                                           mm
                                                                      mm
                                                                 mm
                                                                                                            min
                                                       mm
                                                            mm
                                                                                                       min -1
                                                                                                              -1
              80          349,57           476,42      16   16   44    44   57   57    56    3     1,5  5000  7000
             100          379,07           539,85      20   20   50    50   67   67    70    3     2,8  4500  6300
             125          399,72           616,55      32   35,5  56  59,5  76  79,5   95    4     5   4000  5500
             160          439,55           709,47      42   42   64,5  68  96,5  100  125    4     10  3600  4600
             200          539,85           918,92      55   55   75    78  104   107  160    4     17,5  3000  4000
             250          733,07          1205,07      76   76   85    89  119   123  200    5     29  2500  3500
             315         1118,05          1907,17      103  103  94   97,2  137  140,2  260  5     50  2000  2800
          Código de colores
          para accesorios
