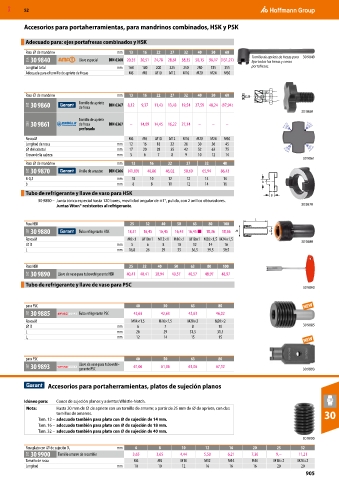

MXD 52

Accesorios para portaherramientas, para mandrinos combinados, HSK y PSK

Adecuado para: ejes portafresas combinados y HSK

Para ⌀ de mandrino mm 13 16 22 27 32 40 50 60
35A 30 9840 Llave especial DIN 6368 20,35 20,51 24,78 28,61 38,35 50,15 96,17 (131,27) Tornillo de apriete de fresas para 30 9840
fijar todas las fresas y conos
Longitud total mm 160 180 200 225 250 280 315 355 portafresas.
Adecuada para el tornillo de apriete de fresas M6 M8 M10 M12 M16 M20 M24 M30

Para ⌀ de mandrino mm 13 16 22 27 32 40 50 60
39Z 30 9860 Tornillo de apriete DIN 6367 8,12 9,37 11,43 13,43 19,54 27,59 48,24 (97,94)
de fresa
30 9860
Tornillo de apriete
30N 30 9861 de fresa DIN 6367 – 14,09 14,45 16,22 27,14 – – –
perforado
Rosca M M6 M8 M10 M12 M16 M20 M24 M30
Longitud de rosca mm 12 16 18 22 26 30 36 45
⌀ del cabezal mm 17 20 28 35 42 52 63 75
Grosor de la cabeza mm 5 6 7 8 9 10 12 14
30 9861
Para ⌀ de mandrino mm 13 16 22 27 32 40
39Z 30 9870 Anillo de arrastre DIN 6366 (41,89) 40,86 46,02 50,60 65,94 86,43
B-0,2 mm 10 10 12 12 14 14
b mm 8 8 10 12 14 16 b
Tubo de refrigerante y llave de vaso para HSK B
30 9880 – Junta tórica especial hasta 120 bares, movilidad angular de ±1°, pulida, con 2 anillos obturadores.
Juntas Viton® resistentes al refrigerante. 30 9870

L
Para HSK 25 32 40 50 63 80 100
39Z 30 9880 Tubo refrigerante HSK 18,51 16,45 16,45 16,45 16,45 ■ 18,36 18,36 M D
Rosca M M8×1 M10×1 M12×1 M16×1 M18×1 M20×1,5 M24×1,5 30 9880
⌀ D mm 5 6 8 10 12 14 16
L mm 16,8 26 29 33 36,5 39,5 39,5

Para HSK 25 32 40 50 63 80 100
39Z 30 9890 Llave de vaso para tubo refrigerante HSK 40,41 40,41 38,94 40,57 40,57 48,97 48,97
Tubo de refrigerante y llave de vaso para PSC
30 9890

para PSC 40 50 63 80
39Z 30 9885 Tubo refrigerante PSC 42,63 42,63 42,63 46,02
Rosca M M14×1,5 M16×1,5 M20×2 M20×2
⌀ D mm 6 7 8 10 30 9885
L mm 26 29 31,5 31,5
L 1 mm 12 14 15 15

para PSC 40 50 63 80
39Z 30 9893 Llave de vaso para tubo refri- 61,06 61,06 61,06 67,12 30 9893
gerante PSC

Accesorios para portaherramientas, platos de sujeción planos

Idóneo para: Conos de sujeción planos y asientos Whistle-Notch.
Nota: Hasta 20 mm de ⌀ de apriete con un tornillo de amarre; a partir de 25 mm de ⌀ de apriete, con dos
tornillos de amarres. 30
Tam. 12 – adecuado también para plato con ⌀ de sujeción de 14 mm.
Tam. 16 – adecuado también para plato con ⌀ de sujeción de 18 mm.
Tam. 32 – adecuado también para plato con ⌀ de sujeción de 40 mm.
30 9900
Para plato con ⌀ de sujeción D 1 mm 6 8 10 12 16 20 25 32
39Z 30 9900 Tornillo amarre de recambio 3,65 3,65 4,44 5,50 6,21 7,36 9,– 11,21
Tamaño de rosca M6 M8 M10 M12 M14 M16 M18×2 M20×2
Longitud mm 10 10 12 16 16 16 20 20
