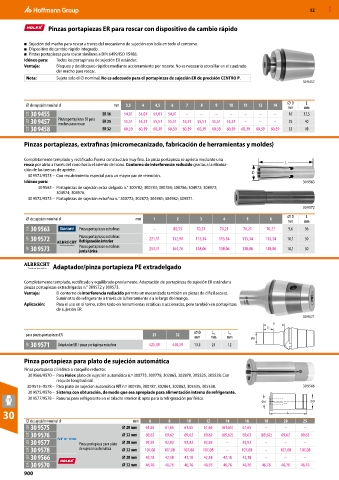

P. 900
52 MXD
Pinzas portapiezas ER para roscar con dispositivo de cambio rápido
■ Sujeción del macho para roscar a través del mecanismo de sujeción con bola en todo el contorno.
■ Dispositivo de cambio rápido integrado.
■ Pinzas portapiezas para roscar similares a DIN 6499/ISO 15488.
Idóneo para: Todos los portapinzas de sujeción ER estándar.
Ventaja: Bloqueo y desbloqueo rápidos mediante accionamiento por resorte. No es necesario atornillar en el cuadrado
del macho para roscar.
Nota: Sujeta solo el ⌀ nominal. No es adecuado para el portapinzas de sujeción ER de precisión CENTRO P.
30 9457
⌀ D L
⌀ de sujeción nominal d mm 3,5 4 4,5 6 7 8 9 10 11 12 14
mm mm
32Z 30 9455 ER 16 54,01 54,01 54,01 54,01 – – – – – – – 16 32,5
32Z 30 9457 Pinzas portapiezas ER para ER 25 55,51 55,51 55,51 55,51 55,51 55,51 55,51 55,51 – – – 25 40
machos para roscar
32Z 30 9458 ER 32 60,39 60,39 60,39 60,39 60,39 60,39 60,39 60,39 60,39 60,39 60,39 32 49
Pinzas portapiezas, extrafinas (micromecanizado, fabricación de herramientas y moldes)
Completamente templado y rectificado. Forma constructiva muy fina. La pinza portapieza se aprieta mediante una
rosca por atrás a través del cono hacia el asiento del cono. Contorno de interferencia reducido gracias a la elimina- L
ción de las tuercas de apriete. D
30 9572/9573 – Con recubrimiento especial para un mayor par de retención.
Idóneo para: 30 9563
30 9563 – Portapinzas de sujeción extra delgado n.° 300782; 300783; 300784; 300786; 304972; 304973;
304974; 304976.
30 9572/9573 – Portapinzas de sujeción extrafina n.° 300772; 302872; 304981; 304982; 309571.
30 9572
⌀ de sujeción nominal d mm 1 2 3 4 5 6 ⌀ D L
mm mm
31A 30 9563 Pinzas portapiezas extrafinas – 80,53 70,21 70,21 70,21 70,21 9,6 36
34F 30 9572 Pinzas portapiezas extrafinas 221,11 132,90 115,34 115,34 115,34 115,34 10,1 50
Refrigeración interior
34F 30 9573 Pinzas portapiezas extrafinas 253,11 164,76 138,06 138,06 138,06 138,06 10,1 50
junta tórica
Adaptador/pinza portapieza PE extradelgado
Completamente templado, rectificado y equilibrado previamente. Adaptación de portapinzas de sujeción ER estándar a
pinzas portapiezas extradelgadas n.° 309572 y 309573.
Ventaja: El contorno deinterferencia reducido permite un mecanizado también en piezas de difícil acceso.
Suministro de refrigerante a través de la herramienta o a lo largo del mango.
Aplicación: Para el uso en el torno, sobre todo en herramientas estáticas o accionadas, pero también en portapinzas
de sujeción ER.
30 9571
L1
L2
⌀ D L L
para pinzas portapiezas ER 25 32 1 2
mm mm mm ØD
34F 30 9571 Adaptador ER / pinza portapieza extrafina 425,39 440,59 13,5 25 12
Pinza portapieza para plato de sujeción automática
Pinza portapieza cilíndrica o casquillo reductor.
30 9566/9570 – Para Holex plato de sujeción automática n.º 300775, 300778, 302865, 302870, 305525, 305528. Con
reajuste longitudinal.
30 9575–9578 – Para plato de sujeción automática NT n.º 300785, 300787, 302861, 302862, 305535, 305538. 30 9566
30 9575/9576 – Sistema con obturación, de modo que sea apropiado para alimentación interna de refrigerante.
30 9577/9578 – Ranuras para refrigerante en el taladro interior d; apto para la refrigeración periférica.
30
⌀ de sujeción nominal d mm 6 8 10 12 14 16 18 20 25
33K 30 9575 ⌀ 20 mm 61,65 61,65 61,65 61,65 (61,65) 61,65 – – –
33K 30 9576 ⌀ 32 mm 69,62 69,62 69,62 69,62 (69,62) 69,62 (69,62) 69,62 69,62
33K 30 9577 Pinza portapieza para plato ⌀ 20 mm 92,92 92,92 92,92 92,92 – 92,92 – – –
33K 30 9578 de sujeción automática ⌀ 32 mm 107,08 107,08 107,08 107,08 – 107,08 – 107,08 107,08
32A 30 9566 ⌀ 20 mm 42,18 42,18 42,18 42,18 42,18 42,18 – – –
32A 30 9570 ⌀ 32 mm 46,76 46,76 46,76 46,76 46,76 46,76 46,76 46,76 46,76
900
