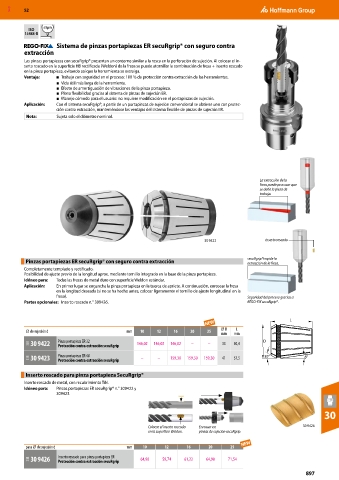

MXD 52

≤5µm
ISO
15488-B

Sistema de pinzas portapiezas ER secuRgrip® con seguro contra
extracción
Las pinzas portapiezas con secuRgrip® presentan un contorno similar a la rosca en la perforación de sujeción. Al colocar el in-
serto roscado en la superficie HB rectificada (Weldon) de la fresa se puede atornillar la combinación de fresa + inserto roscado
en la pinza portapieza, evitando así que la herramienta se extraiga.
Ventaja: ■ Trabajo con seguridad en el proceso: 100 % de protección contra extracción de las herramientas.
■ Vida útil más larga de la herramienta.
■ Efecto de amortiguación de vibraciones de la pinza portapieza.
■ Plena flexibilidad gracias al sistema de pinzas de sujeción ER.
■ Manejo cómodo para el usuario: no requiere modificación en el portapinzas de sujeción.
Aplicación: Con el sistema secuRgrip®, a partir de un portapinzas de sujeción convencional se obtiene uno con protec-
ción contra extracción, manteniéndose las ventajas del sistema flexible de pinzas de sujeción ER.
Nota: Sujeta solo el diámetro nominal.

La extracción de la
fresa puede provocar que
se dañe la pieza de
trabajo.

30 9422 Inserto roscado

Pinzas portapiezas ER secuRgrip® con seguro contra extracción secuRgrip®impide la
extracción de la fresa.
Completamente templado y rectificado.
Posibilidad de ajuste previo de la longitud aprox. mediante tornillo integrado en la base de la pinza portapieza.
Idóneo para: Todas las fresas de metal duro con superficie Weldon estándar.
Aplicación: En primer lugar se engancha la pinza portapieza en la tuerca de apriete. A continuación, enroscar la fresa
en la longitud deseada (si no se ha hecho antes, colocar ligeramente el tornillo de ajuste longitudinal en la
fresa). Seguridad del proceso gracias a
Partes opcionales: Inserto roscado n.° 309426. REGO-FIX secuRgrip®.

⌀ D L
⌀ de sujeción d mm 10 12 16 20 25
mm mm
33B 30 9422 Pinza portapieza ER 32 146,02 146,02 146,02 – – 33 50,4
Protección contra extracción secuRgrip
33B 30 9423 Pinza portapieza ER 40 – – 159,30 159,30 159,30 41 57,5
Protección contra extracción secuRgrip

Inserto roscado para pinza portapieza SecuRgrip®
Inserto roscado de metal, con recubrimiento TiN.
Idóneo para: Pinzas portapiezas ER secuRgrip® n.° 309422 y
309423.

30

Colocar el inserto roscado Enroscar en 30 9426
en la superficie Weldon. pinzas de sujeción secuRgrip.

para ⌀ de sujeción d mm 10 12 16 20 25

33B 30 9426 Inserto roscado para pinza portapieza ER 64,90 59,74 61,22 64,90 71,54
Protección contra extracción secuRgrip
897
