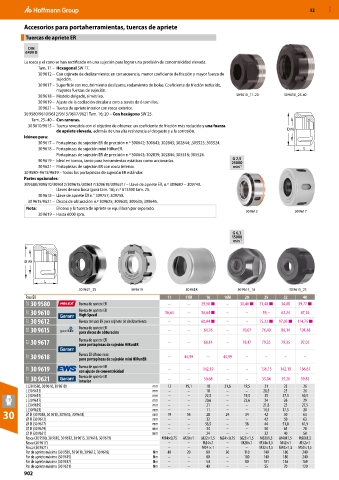

52 MXD

Accesorios para portaherramientas, tuercas de apriete

Tuercas de apriete ER
DIN
6499 D

La rosca y el cono se han rectificado en una sujeción para lograr una precisión de concentricidad elevada.
Tam. 11 – Hexagonal SW 17.
30 9612 – Con cojinete de deslizamiento; en consecuencia, menor coeficiente de fricción y mayor fuerza de
sujeción.
30 9617 – Superficie con recubrimiento deslizante, rodamiento de bolas. Coeficiente de fricción reducido,
mayores fuerzas de sujeción.
30 9618 – Modelo delgado, simétrico. 30 9610_11-20 30 9610_25-40
30 9619 – Ajuste de la oscilación circular a cero a través de 6 tornillos.
30 9621 – Tuerca de apriete interior con rosca exterior.
30 9580/9610/9612/9615/9617/9621 Tam. 16; 20 – Con hexágono SW 25.
Tam. 25–40 – Con ranuras.
30 9610/9615 – Tuerca revestida con el objetivo de obtener: un coeficiente de fricción más reducido y una fuerza
de apriete elevada, además de una alta resistencia al desgaste y a la corrosión. D M
Idóneo para:
30 9617 – Portapinzas de sujeción ER de precisión n.º 300642; 300643; 302843; 302844; ,305523; 305524.
30 9618 – Portapinzas de sujeción mini HiRunER. L
Portapinzas de sujeción ER de precisión n.º 300643; 302839; 302844; 305518; 305524.
G 2,5
30 9619 – Ideal en tornos, tanto para herramientas estáticas como accionadas. 25000
30 9621 – Portapinzas de sujeción ER con rosca interior. min -1
30 9580–9615/9619 – Todos los portapinzas de sujeción ER estándar.
Partes opcionales:
309580/309610/309612/309615/309617/309619/309621/ – Llave de apriete ER, n.º 309680 − 309740.
Llaves de una boca (para tam. 16), n.º 613300 tam. 25.
30 9618 – Llave de apriete ER n.° 309757; 309758.
30 9615/9621 – Discos de obturación n.º 309625; 309630; 309635; 309645.
Nota: El cono y la tuerca de apriete se equilibran por separado. 30 9612 30 9617
30 9619 – Hasta 6000 rpm.

G 6,3
15000
min -1

DM

L
30 9621_25 30 9619 30 9618 30 9615_16 30 9615_25
Para ER 11 11M 16 16M 20 25 32 40
32Z 30 9580 Tuerca de apriete ER – – 29,58 ■ – 30,40 ■ 31,48 ■ 34,88 39,77 ■
31Z 30 9610 Tuerca de apriete ER 56,64 – 56,64 ■ – – 59,– 62,24 67,26
High Speed
31Z 30 9612 Tuerca tensora ER para cojinete de deslizamiento – – 60,04 ■ – – 75,22 ■ 97,05 ■ 114,75 ■
39Z 30 9615 Tuerca de apriete ER – – 64,76 – 70,07 76,40 86,14 101,48
para discos de obturación
31Z 30 9617 Tuerca de apriete ER – – 68,14 – 78,47 79,35 79,35 97,05
para portapinzas de sujeción HiRunER

31Z 30 9618 Tuerca ER-Mono mini – 44,99 – 44,99 – – – –
para portapinzas de sujeción mini HiRunER
33E 30 9619 Tuerca de apriete ER – – 142,19 – – 136,15 142,19 166,67
con ajuste de concentricidad
31Z 30 9621 Tuerca de apriete ER – – 30,68 – – 33,04 35,26 39,82
interior
L (30 9580, 30 9610, 30 9618) mm 12 19,1 18 21,6 19,5 21 23 26
L (30 9612) mm – – 18 – – 20,5 23 26
L (30 9615) mm – – 22,5 – 19,5 25 27,5 30,5
L (30 9617) mm – – 20,6 – 22,6 24 26 29
L (30 9619) mm – – 21 – – 21,8 23 27,5
–
–
–
11
–
30 L (30 9621) mm 19 16 28 24 34 14,5 17,5 20
mm
50
63
42
⌀ D (30 9580, 30 9610, 30 9615, 30 9618)
⌀ D (30 9612)
63
32
–
50
⌀ D (30 9617) mm – – – – 33,5 – – 38 42 51,8 61,9
44
mm
⌀ D (30 9619) mm – – 34 – – 50 63 78
⌀ D (30 9621) mm – – 24 – – 32 40 50
Rosca (30 9580, 30 9610, 30 9612, 30 9615, 30 9618, 30 9619) M14×0,75 M20×1 M22×1,5 M24×0,75 M25×1,5 M32X1,5 M40X1,5 M50X1,5
Rosca (30 9617) – – M24×1 – M28×1 M34×1,5 M42×1 M52×1
Rosca (30 9621) – – M24 × 1 – – M32×1,5 M40×1,5 M50×1,5
Par de apriete máximo (30 9580, 30 9610, 30 9612, 30 9618) Nm 40 20 80 30 110 140 180 240
Par de apriete máximo (30 9615) Nm – – 80 – 100 140 180 240
Par de apriete máximo (30 9617) Nm – – 54 – 80 101 136 169
Par de apriete máximo (30 9621) Nm – – 40 – – 55 70 120
