MXD 52

≤10µm
ISO
15488-A

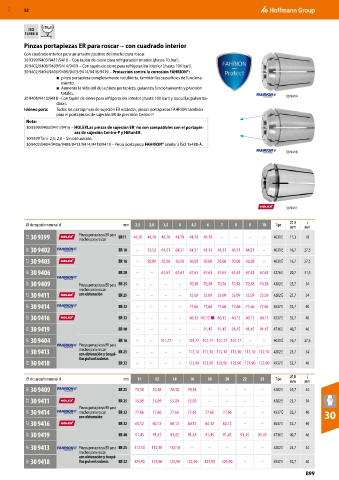

Pinzas portapiezas ER para roscar − con cuadrado interior
Con cuadrado interior para un arrastre positivo del macho para roscar.
30 9399/9403/9411/9416 – Con tapón de cierre para refrigeración interior (¡hasta 70 bar!).
30 9402/9406/9409/9414/9419 – Con tapón de cierre para refrigeración interior (¡hasta 100 bar!).
30 9402/9404/9406/9409/9413/9414/9418/9419 – Protección contra la corrosión FAHRION®:
■ pinza portapieza completamente recubierta, también las superficies de funciona-
miento.
■ Aumenta la vida útil de la pinza portapieza, garantiza funcionamiento y precisión
totales.
30 9404/9413/9418 – Con tapón de cierre para refrigeración interior (¡hasta 100 bar!) y boquillas pulveriza- 30 9414
doras.
Idóneo para: Todos los portapinzas de sujeción ER estándar, pinzas portapiezas FAHRION también
para el portapinzas de sujeción ER de precisión Centro P.
Nota:
30 9399/9403/9411/9416 – HOLEXLas pinzas de sujeción ER ® no son compatibles con el portapin-
zas de sujeción Centro-P y HiRunER.
30 9399 Tam. 2,5; 2,8 – Sin obturación.
30 9402/9404/9406/9409/9413/9414/9418/9419 – Pinza portapieza FAHRION® similar a ISO 15488-A.
30 9418

30 9411

⌀ D L
⌀ de sujeción nominal d mm 2,5 2,8 3,5 4 4,5 6 7 8 9 10 Tipo
mm mm
32Z 30 9399 Pinzas portapiezas ER para ER11 44,78 44,78 44,78 44,78 44,78 44,78 – – – – 4031 E 11,3 18
machos para roscar
39Y 30 9402 ER 16 – 75,52 64,31 64,31 64,31 64,31 64,31 64,31 64,31 – 4031 E 16,7 27,5

32Z 30 9403 ER 16 – 58,89 50,08 50,08 50,08 50,08 50,08 50,08 50,08 – 4031 E 16,7 27,5
39Y 30 9406 ER 20 – – 67,63 67,63 67,63 67,63 67,63 67,63 67,63 67,63 4276 E 20,7 31,5

39Y 30 9409 Pinzas portapiezas ER para ER 25 – – – – 70,58 70,58 70,58 70,58 70,58 70,58 4282 E 25,7 34
machos para roscar
32Z 30 9411 con obturación ER 25 – – – – 55,09 55,09 55,09 55,09 55,09 55,09 4282 E 25,7 34

39Y 30 9414 ER 32 – – – – 77,66 77,66 77,66 77,66 77,66 77,66 4537 E 32,7 40
32Z 30 9416 ER 32 – – – – 60,12 60,12 ■ 60,12 60,12 60,12 60,12 4537 E 32,7 40

39Y 30 9419 ER 40 – – – – – 91,45 91,45 91,45 91,45 91,45 4716 E 40,7 46
39Y 30 9404 ER 16 – – 101,77 – 101,77 101,77 101,77 101,77 – – 4031 E 16,7 27,5
Pinzas portapiezas ER para
39Y 30 9413 machos para roscar ER 25 – – – – 112,10 112,10 112,10 112,10 112,10 112,10 4282 E 25,7 34
con obturación y boqui-
llas pulverizadoras
39Y 30 9418 ER 32 – – – – 123,90 123,90 123,90 123,90 123,90 123,90 4537 E 32,7 40
⌀ D L
⌀ de sujeción nominal d mm 11 12 14 16 18 20 22 25 Tipo
mm mm
39Y 30 9409 ER 25 70,58 70,58 70,58 70,58 – – – – 4282 E 25,7 34
32Z 30 9411 ER 25 55,09 55,09 55,09 55,09 – – – – 4282 E 25,7 34
Pinzas portapiezas ER para
39Y 30 9414 machos para roscar ER 32 77,66 77,66 77,66 77,66 77,66 77,66 – – 4537 E 32,7 40 30
con obturación
32Z 30 9416 ER 32 60,12 60,12 60,12 60,12 60,12 60,12 – – 4537 E 32,7 40

39Y 30 9419 ER 40 91,45 91,45 91,45 91,45 91,45 91,45 91,45 91,45 4716 E 40,7 46

39Y 30 9413 Pinzas portapiezas ER para ER 25 112,10 112,10 112,10 – – – – – 4282 E 25,7 34
machos para roscar
con obturación y boqui-
39Y 30 9418 llas pulverizadoras ER 32 123,90 123,90 123,90 123,90 123,90 123,90 – – 4537 E 32,7 40
