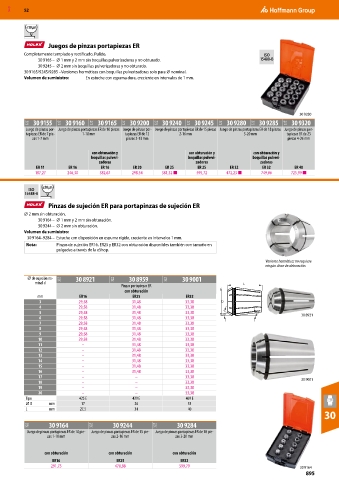

MXD 52

≤10µm

Juegos de pinzas portapiezas ER
Completamente templado y rectificado. Pulido. ISO
30 9165 – ⌀ 1 mm y 2 mm sin boquillas pulverizadoras y no obturado. 15488-B
30 9245 – ⌀ 2 mm sin boquillas pulverizadoras y no obturado.
30 9165/9245/9285 – Versiones herméticas con boquillas pulverizadoras solo para ⌀ nominal.
Volumen de suministro: En estuche con espuma dura, creciente en intervalos de 1 mm.

30 9280
32Z 30 9155 32Z 30 9160 32Z 30 9165 32Z 30 9200 32Z 30 9240 32Z 30 9245 32Z 30 9280 32Z 30 9285 32Z 30 9320
Juego de pinzas por- Juego de pinzas portapiezas ER de 10 piezas Juego de pinzas por- Juego de pinzas portapiezas ER de 15 piezas Juego de pinzas portapiezas ER de 18 piezas Juego de pinzas por-
tapiezas ER de 7 pie- 1-10 mm tapiezas ER de 12 2-16 mm 3-20 mm tapiezas ER de 23
zas 1-7 mm piezas 2-13 mm piezas 4-26 mm

con obturación y con obturación y con obturación y
boquillas pulveri- boquillas pulveri- boquillas pulveri-
zadoras zadoras zadoras
ER 11 ER 16 ER 16 ER 20 ER 25 ER 25 ER 32 ER 32 ER 40
187,27 246,30 382,67 298,54 381,32 ■ 595,72 472,23 ■ 749,06 725,99 ■

≤10µm
ISO
15488-A

Pinzas de sujeción ER para portapinzas de sujeción ER
⌀ 2 mm sin obturación.
30 9164 – ⌀ 1 mm y 2 mm sin obturación.
30 9244 – ⌀ 2 mm sin obturación.
Volumen de suministro:
30 9164–9284 – Estuche con disposición en espuma rígida, creciente en intervalos 1 mm.
Nota: Pinzas de sujeción ER16, ER25 y ER32 con obturación disponibles también con tamaño en
pulgadas a través de la eShop.

Variante hermética; no requiere
ningún disco de obturación.
⌀ de sujeción no- 32Z 30 8921 32Z 30 8959 32Z 30 9001
minal d
Pinzas portapiezas ER
con obturación
mm ER16 ER25 ER32
3 29,58 31,48 33,38
4 29,58 31,48 33,38
5 29,58 31,48 33,38 30 8921
6 29,58 31,48 33,38
7 29,58 31,48 33,38
8 29,58 31,48 33,38
9 29,58 31,48 33,38
10 29,58 31,48 33,38
11 – 31,48 33,38
12 – 31,48 33,38
13 – 31,48 33,38
14 – 31,48 33,38
15 – 31,48 33,38
16 – 31,48 33,38
17 – – 33,38 30 9001
18 – – 33,38
19 – – 33,38
20 – – 33,38
Tipo 425 E 429 E 469 E
⌀ D mm 17 26 33
L mm 27,5 34 40
30

32Z 30 9164 32Z 30 9244 32Z 30 9284
Juego de pinzas portapiezas ER de 10 pie- Juego de pinzas portapiezas ER de 15 pie- Juego de pinzas portapiezas ER de 18 pie-
zas 1-10 mm zas 2-16 mm zas 3-20 mm

con obturación con obturación con obturación
ER16 ER25 ER32
291,75 470,88 599,79 30 9164
895
