52 MXD

≤2µm
ISO ISO
15488-A 15488-B

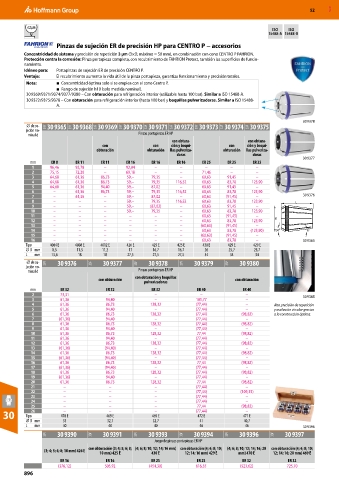

Pinzas de sujeción ER de precisión HP para CENTRO P − accesorios
Concentricidad de sistema y precisión de repetición 3 µm (3×D, máximo = 50 mm), en combinación con cono CENTRO P FAHRION.
Protección contra la corrosión: Pinza portapieza completa, con recubrimiento de FAHRION Protect, también las superficies de funcio-
namiento.
Idóneo para: Portapinzas de sujeción ER de precisión CENTRO P.
Ventaja: El recubrimiento aumenta la vida útil de la pinza portapieza, garantiza funcionamiento y precisión totales.
Nota: ■ Concentricidad óptima solo si se emplea con el cono Centro P.
■ Rango de sujeción h10 (solo medida nominal).
30 9369/9371/9374/9377/9380 – Con obturación para refrigeración interior (utilizable hasta 100 bar). Similar a ISO 15488-A.
30 9372/9375/9378 – Con obturación para refrigeración interior (hasta 100 bar) y boquillas pulverizadoras. Similar a ISO 15488-
A.

30 9378
⌀ de su- 39Y 30 9365 30 9368 30 9369 30 9370 30 9371 30 9372 30 9373 30 9374 30 9375
39Y
33F
39Y
39Y
33F
33F
33F
33F
jeción no-
minal d Pinzas portapiezas ER HP
con obtura- con obtura-
con con ción y boqui- con ción y boqui-
obturación obturación llas pulveriza- obturación llas pulveriza-
doras doras
30 9377
mm ER 8 ER 11 ER 11 ER 16 ER 16 ER 16 ER 25 ER 25 ER 25
1 96,46 92,78 – 92,04 – – – – –
2 75,15 72,20 – 69,18 – – 71,46 – –
3 64,68 61,36 86,73 59,– 79,35 – 60,63 91,45 –
4 64,68 61,36 86,73 59,– 79,35 116,52 60,63 83,78 123,90
5 64,68 61,36 94,40 59,– 87,02 – 60,63 91,45 –
6 – 61,36 86,73 59,– 79,35 116,52 60,63 83,78 123,90
7 – 61,36 – 59,– 87,02 – 60,63 (91,45) – 30 9376
8 – – – 59,– 79,35 116,52 60,63 83,78 123,90
9 – – – 59,– (87,02) – 60,63 91,45 –
10 – – – 59,– 79,35 – 60,63 83,78 123,90
11 – – – – – – 60,63 (91,45) –
12 – – – – – – 60,63 83,78 123,90
13 – – – – – – (60,63) (91,45) –
14 – – – – – – 60,63 83,78 (123,90)
15 – – – – – – (60,63) (91,45) –
16 – – – – – – 60,63 83,78 – 30 9365
Tipo 4004 E 4008 E 4012 E 426 E 425 E 425 E 430 E 429 E 429 E
⌀ D mm 8,5 11,5 11,2 17 16,7 16,7 26 25,7 25,7
L mm 13,6 18 18 27,5 27,5 27,5 34 34 34
⌀ de su- 39Y 30 9376 33F 30 9377 33F 30 9378 39Y 30 9379 33F 30 9380
jeción no-
minal d Pinzas portapiezas ER HP
con obturación y boquillas
con obturación con obturación
pulverizadoras
mm ER 32 ER 32 ER 32 ER 40 ER 40
2 73,31 – – – – 30 9365
3 61,36 94,40 – 101,77 –
4 61,36 86,73 128,32 (77,44) – Alta precisión de repetición
5 61,36 94,40 – (77,44) – y oscilación circular gracias
6 61,36 86,73 128,32 (77,44) (98,82) a la construcción óptima.
7 (61,36) 94,40 – (77,44) –
8 61,36 86,73 128,32 (77,44) (98,82)
9 61,36 94,40 – (77,44) –
10 61,36 86,73 128,32 77,44 (98,82)
11 61,36 94,40 – (77,44) –
12 61,36 86,73 128,32 (77,44) (98,82)
13 (61,36) (94,40) – (77,44) –
14 61,36 86,73 128,32 (77,44) (98,82)
15 (61,36) (94,40) – (77,44) –
16 61,36 86,73 128,32 77,44 (98,82)
17 (61,36) (94,40) – (77,44) –
18 61,36 86,73 128,32 (77,44) (98,82)
19 (61,36) 94,40 – (77,44) –
20 61,36 86,73 128,32 77,44 (98,82)
21 – – – (77,44) –
22 – – – (77,44) (109,15)
23 – – – (77,44) –
24 – – – (77,44) –
25 – – – 77,44 (98,82)
–
–
–
–
30 Tipo 26 470 E 469 E 469 E (77,44) 471 E
472 E
⌀ D mm 33 32,7 32,7 41 40,7
L mm 40 40 40 46 46 30 9396
39Y 30 9390 33F 30 9391 39Y 30 9393 33F 30 9394 39Y 30 9396 33F 30 9397
Juego de pinzas portapiezas ER HP
con obturación (3; 4; 5; 6; 8; (4; 6; 8; 10; 12; 14; 16 mm) con obturación (4; 6; 8; 10; (4; 6; 8; 10; 12; 14; 16; 20 con obturación (4; 6; 8; 10;
(3; 4; 5; 6; 8; 10 mm) 426 E
10 mm) 425 E 430 E 12; 14; 16 mm) 429 E mm) 470 E 12; 14; 16; 20 mm) 469 E
ER 16 ER 16 ER 25 ER 25 ER 32 ER 32
(376,12) 505,92 (454,30) 616,55 (523,62) 725,70
