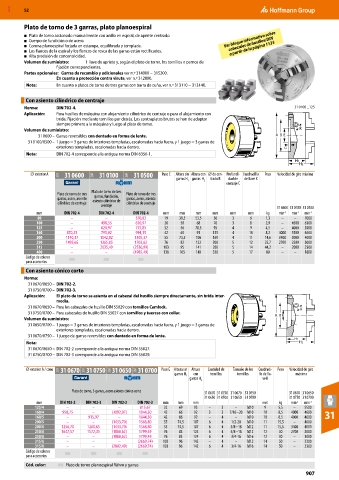

P. 907

MXD  52


              Plato de torno de 3 garras, plato planoespiral

          ■   Plato de torno accionado manualmente con anillo en espiral, de apriete centrado.
          ■   Cuerpo de fundición o de acero.                                   Ver bloque informativo sobre
                                                                                  a partir de la página 1135
          ■   Corona planoespiral forjada en estampa, equilibrada y templada.    cabezales de husillos/DIN
          ■   Los flancos de la espiral y los flancos de rosca de las garras están rectificados.
          ■   Alta precisión de concentricidad.
          Volumen de suministro:   1 llave de apriete y, según el plato de torno, los tornillos o pernos de
                     fijación correspondientes.
          Partes opcionales:  Garras de recambio y adicionales ver n.º 314000 − 315200.
                     En cuanto a protección contra viruta, ver n.º 312800.
          Nota:      En cuanto a platos de torno de tres garras con barra de cuña, ver n.º 313110 − 313140.

          Con asiento cilíndrico de centraje
          Norma:     DIN 702-4.                                                                         31 0100 _125
          Aplicación:   Para husillos de máquina con alojamiento cilíndrico de centraje o para el alojamiento con
                     brida. Fijación mediante tornillos por detrás. Los contraplatos brutos se han de adaptar
                     siempre primero a la máquina y luego al plato de torno.
          Volumen de suministro:                                                                          K
              31 0600 –  Garras reversibles con dentado en forma de lente.                        A B E
            31 0100/0500 –  1 juego = 3 garras de interiores templadas, escalonadas hacia fuera, y 1 juego = 3 garras de
                     exteriores templadas, escalonadas hacia dentro.                                 C
          Nota:      DIN 702-4 corresponde a la antigua norma DIN 6350-1.
                                                                                                         H1
                                                                                                          H2
            ⌀ exterior A  31R  31 0600  36R  31 0100  36R  31 0500  Paso E  Altura sin  Altura con  ⌀ de cen- Profundi- Cuadradillo   Peso   Velocidad de giro máxima
                                                               garras H garras  H 2  trado B  dad de   de llave K
                                                                   1
                                                                                 centraje C
                                 Plato de torno de tres
                     Plato de torno de tres   garras, fundición,   Plato de torno de tres
                     garras, acero, asiento   asiento cilíndrico de   garras, acero, asiento
                     cilíndrico de centraje  cilíndrico de centraje
                                    centraje
                                                                                                  31 0600 31 0100 31 0500
              mm        DIN 702-4   DIN 702-4   DIN 702-4  mm   mm    mm    mm    mm    mm     kg  min -1  min -1  min -1
              80          –           –          570,82    19   39,5  53,5  56     3     6    1,3   –   –   7000
              100         –          498,55      620,97    20   50    68    70     3     8    2,9   –   4500  6300
              125         –          620,97      775,85    32   56    78,5  95     4     9    4,5   –   4000  5500
              160       870,25       795,02      994,15    42   65    91    125    4     10   8,2  4000  3500  4600
              200       1140,17     1042,82     1305,37    55   73,5  106   160    4     11   14,6  3400  3000  4000
              250       1495,65     1365,85     1703,62    76   82    122   200    5     12   25,7  2700  2500  3000
              315         –         2035,49     (2536,99)  103  95    141   260    5     14   44,2  –   2000  2300
              400         –           –         (4985,49)  136  105   148   330    5     17   80    –   –   1800
          Código de colores
          para accesorios
          Con asiento cónico corto
          Norma:
            31 0670/0650 –  DIN 702-2.
            31 0750/0700 –  DIN 702-3.
          Aplicación:   El plato de torno se asienta en el cabezal del husillo siempre directamente, sin brida inter-
                     media.
            31 0670/0650 –  Para los cabezales de husillo DIN 55029 con tornillos Camlock.                K
           31 0750/0700 –  Para cabezales de husillo DIN 55027 con tornillos y tuercas con collar.  A B E
         Volumen de suministro:
           31 0650/0700 –  1 juego = 3 garras de interiores templadas, escalonadas hacia fuera, y 1 juego = 3 garras de
                     exteriores templadas, escalonadas hacia dentro.
           31 0670/0750 –  1 juego de garras reversibles con dentado en forma de lente.
                                                                                                        H1
          Nota:                                                                                           H2
            31 0670/0650 –  DIN 702-2 corresponde a la antigua norma DIN 55027.
            31 0750/0700 –  DIN 702-3 corresponde a la antigua norma DIN 55029.

          ⌀ exterior A / cono  31R  31 0670 31 0750 31 0650 31 0700  Paso E  Altura sin  Altura   Cantidad de             Tamaño de los                  Cuadradi-  Peso   Velocidad de giro
                                                 36R
                                        36R
                               31R
                                                              garras H   1  con             tornillos  tornillos  llo de lla-  máxima
                                                                    garras H   2             ve K
                          Plato de torno, 3 garras, acero asiento cónico corto  31 0670  31 0750  31 0670  31 0750   31 0670  31 0650
                                                                         31 0650 31 0700 31 0650 31 0700  31 0750 31 0700
              mm      DIN 702-2  DIN 702-3  DIN 702-2  DIN 702-3  mm  mm  mm                 mm    kg  min -1  min -1
             125/4      –        –         –      815,67   32   69   93   –    3    –   M10   9    5,5  –   5500
             160/4     958,75    –      (1092,97)  1044,30  42  66   92   3    3  7/16−20  M10  10  8,5  4000  4600  31
             160/5      –       915,97     –      1044,30  42   66   92   –    4    –   M10   10   8,5  4000  4600
             200/5      –        –      (1433,70)  1368,80  55  74,5  107  6   4  1/2-20  M10  11  15,5  –  4000
             200/6     1256,70  1200,65  (1433,70)  1368,80  55  74,5  107  6  4  5/8−18  M12  11  15,5  3400  4000
             250/6     1647,57  1572,35  (1880,62)  1799,49  76  83  124  6    4  5/8−18  M12  12  30  2700  3000
             250/8      –        –      (1880,62)  1799,49  76  83   124  6    4  3/4-16  M16  12  30   –   3000
             315/6      –        –         –     (2669,74)  103  96  142  –    4    –   M12   14   50   –   2300
             315/8      –        –      (2802,49)  (2669,74)  103  96  142  6  4  3/4-16  M16  14  50   –   2300
          Código de colores
          para accesorios
          Cód. color:    Plato de torno planoespiral Röhm y garras
                                                                                                            907
