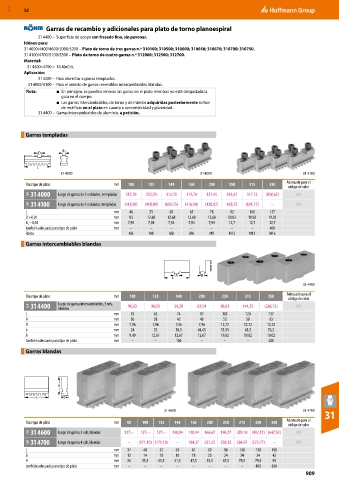

Page 909 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Garras de recambio y adicionales para plato de torno planoespiral
31 4400 – Superficie de apoyo con fresado fino, sin pavonar.
Idóneo para:
31 4000/4400/4600/5000/5200 – Plato de torno de tres garras n.º 310100; 310500; 310600; 310650; 310670; 310700; 310750.
31 4100/4700/5100/5300 – Plato de torno de cuatro garras n.º 312000; 312500; 312700.
Material:
31 4400–4700 – 16 MnCr5.
Aplicación:
31 4400 – Para atornillar a garras templadas.
31 4000/4100 – Para el asiento de garras reversibles intercambiables blandas.
Nota: ■ En principio, se pueden renovar las garras en el plato mientras no esté desgastada la
guía en el cuerpo.
■ Las garras intercambiables, de torno y de interior adquiridas posteriormente se han
de rectificar en el plato en cuanto a concentricidad y planeidad.
31 4400 – Garras intercambiables de aluminio, a petición.

Garras templadas

31 4000 31 4000 31 4100
Adecuado para el
Para tipo de plato mm 100 125 140 160 200 250 315 350
código de color
36R 31 4000 Juego de garras de 3 unidades, templadas 312,70 312,70 312,70 312,70 327,45 343,67 517,72 (818,62)
36R 31 4100 Juego de garras de 4 unidades, templadas (418,90) (418,90) (604,75) (418,90) (438,07) 458,72 (691,77) –
L mm 46 55 65 65 78 92 108 127
D +0,01 mm 9,5 12,68 12,68 12,68 12,68 19,03 19,03 19,03
B −0,05 mm 7,94 7,94 7,94 7,94 7,94 12,7 12,7 12,7
1
también adecuado para tipo de plato mm – – – – – – – 400
Rosca M6 M8 M8 M8 M8 M12 M12 M16
Garras intercambiables blandas

h
A B
L
31 4400
Adecuado para el
Para tipo de plato mm 100 125 140 200 250 315 350
código de color
36R 31 4400 Juego de garras intercambiables, 3 uds, 96,03 96,03 59,29 62,54 96,03 144,25 (286,15)
blandas
L mm 53 62 74 87 103 120 137
H mm 30 38 42 43 53 58 63
D mm 7,96 7,96 7,96 7,96 12,72 12,72 12,72
b mm 24 32 38,1 44,45 53,95 63,5 76,2
A mm 9,49 12,67 12,67 12,67 19,02 19,02 19,02
también adecuado para tipo de plato mm – – 160 – – – 400
Garras blandas

H

L B

31 4600 31 4700 31
Adecuado para el
Para tipo de plato mm 80 100 125 140 160 200 250 315 350 500
código de color
36R 31 4600 Juego de garras 3 uds, blandas 127,– 127,– 127,– 138,94 138,94 166,67 190,27 289,10 (432,17) (647,52)
36R 31 4700 Juego de garras 4 uds, blandas – (171,10) (171,10) – 184,37 221,25 258,12 384,97 (573,77) –
L mm 37 48 52 61 61 69 90 130 130 190
B mm 12 14 18 18 18 20 24 34 34 42
H mm 26 33,5 41,5 41,5 47,5 53,5 67,5 79,5 79,5 95
también adecuado para tipo de plato mm – – – – – – – – 400 630
