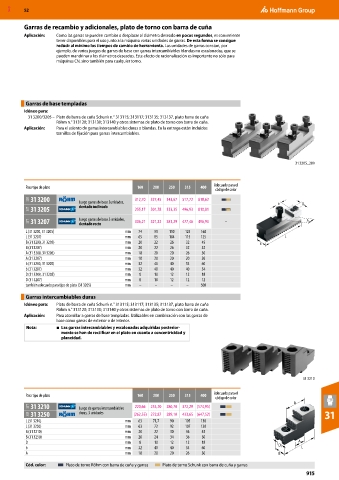

Page 915 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Garras de recambio y adicionales, plato de torno con barra de cuña
Aplicación: Como las garras se pueden cambiar o desplazar al diámetro deseado en pocos segundos, es conveniente
tener disponibles para el uso junto a la máquina varias unidades de garras. De esta forma se consigue
reducir al mínimo los tiempos de cambio de herramienta. Las unidades de garras constan, por
ejemplo, de varios juegos de garras de base con garras intercambiables blandas no escalonadas, que se
pueden mandrinar a los diámetros deseados. Este efecto de racionalización es importante no sólo para
máquinas CN, sino también para cualquier torno.

Garras de base templadas
Idóneo para:
31 3200/3205 – Plato de barra de cuña Schunk n.° 313115; 313117; 313135; 313137, plato barra de cuña
Röhm n.° 313120; 313130; 313140 y otros sistemas de plato de torno con barra de cuña.
Aplicación: Para el asiento de garras intercambiables duras o blandas. En la entrega están incluidos
tornillos de fijación para garras intercambiables.

31 3205_200

Adecuado para el
Para tipo de plato 160 200 250 315 400
código de color
33R 31 3200 Juego garras de base 3unidades, 312,70 327,45 343,67 517,72 818,62
33T 31 3205 dentado inclinado 255,17 301,78 333,35 496,93 810,81

33T 31 3207 Juego garras de base 3 unidades, 306,21 321,32 381,29 477,46 496,93 –
dentado recto
L (31 3200, 31 3205) mm 74 90 110 125 160
L (31 3207) mm 65 85 104 115 125
B (31 3200, 31 3205) mm 20 22 26 32 45
B (31 3207) mm 20 22 26 32 32
A (31 3200, 31 3205) mm 18 20 20 26 30
A (31 3207) mm 18 20 20 20 26
b (31 3200, 31 3205) mm 32 40 40 54 60
b (31 3207) mm 32 40 40 40 54
D (31 3200, 31 3205) mm 8 10 12 12 18
D (31 3207) mm 8 10 12 12 12
también adecuado para tipo de plato (31 3205) mm – – – – 500
Garras intercambiables duras
Idóneo para: Plato de barra de cuña Schunk n.° 313115; 313117; 313135; 313137, plato barra de cuña
Röhm n.° 313120; 313130; 313140 y otros sistemas de plato de torno con barra de cuña.
Aplicación: Para atornillar a garras de base templadas. Utilizables en combinación con las garras de
base como garras de exterior o de interior.
Nota: ■ Las garras intercambiables y escalonadas adquiridas posterior-
mente se han de rectificar en el plato en cuanto a concentricidad y
planeidad.

31 3210

Adecuado para el
Para tipo de plato 160 200 250 315 400
código de color
33T 31 3210 Juego de garras intercambiables 220,66 253,70 280,70 372,29 (574,95)
33R 31 3250 duras, 3 unidades (262,55) 272,87 289,10 433,65 (647,52) 31
L (31 3210) mm 63 71,7 90 105 130
L (31 3250) mm 63 72 92 107 130
B (31 3210) mm 20 22 30 36 45
B (31 3250) mm 20 24 34 36 50
D mm 8 10 12 12 18
b mm 32 40 40 54 60
A mm 18 20 20 26 30
Cód. color: Plato de torno Röhm con barra de cuña y garras Plato de torno Schunk con barra de cuña y garras
915
