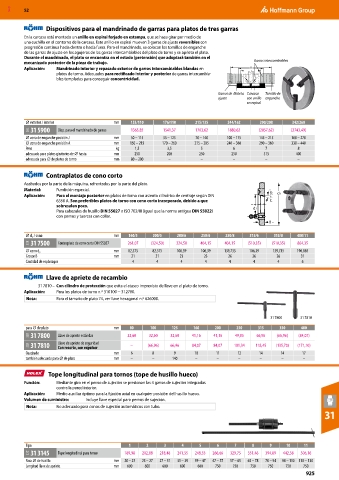

MXD 52

Dispositivos para el mandrinado de garras para platos de tres garras
En la carcasa está montado un anillo en espiral forjado en estampa, que se hace girar por medio de
una cuchilla en el contorno de la carcasa. Este anillo en espiral mueven 3 garras de ajuste reversibles con
progresión continua hacia dentro o hacia fuera. Para el mandrinado, se colocan los tornillos de enganche
de las garras de ajuste en los agujeros de las garras intercambiables del plato de torno y se aprieta el plato.
Durante el mandrinado, el plato se encuentra en el estado (pretensión) que adoptará también en el
mecanizado posterior de la pieza de trabajo. Garras intercambiables
Aplicación: Mandrinado interior y repasado exterior de garras intercambiables blandas en A J
platos de torno. Adecuados para rectificado interior y posterior de garras intercambia-
bles templadas para conseguir concentricidad.

Garras de Moleta Carcasa Tornillo de
ajuste con anillo enganche
en espiral

⌀ exterior / interior mm 153/110 176/110 215/135 244/162 290/208 342/260
38L 31 5900 Disp. para el mandrinado de garras 1365,85 1541,37 1703,62 1880,62 (2057,62) (2743,49)
⌀ zona de enganche posición J mm 50 – 115 35 – 125 70 – 140 100 – 175 145 – 215 160 – 270
⌀ zona de enganche posición A mm 150 – 215 170 – 260 215 – 285 240 – 360 290 – 360 330 – 440
Peso kg 1,5 3,5 5 6 7 8
adecuado para platos giratorios de ⌀ hasta mm 250 200 250 250 315 400
adecuada para ⌀ de platos de torno mm 80 – 200 – – – – –

Contraplatos de cono corto
Acabados por la parte de la máquina, refrentados por la parte del plato.
Material: Fundición especial.
Aplicación: Para el montaje posterior en platos de torno con asiento cilíndrico de centraje según DIN ´7´30´´ d1
6350 A. Son preferibles platos de torno con cono corto incorporado, debido a que 7 °
sobresalen poco. d2
Para cabezales de husillo DIN 55027 o ISO 702/III (igual que la norma antigua DIN 55022)
con pernos y tuercas con collar.
B

⌀ d / cono mm 160/5 200/5 200/6 250/6 250/8 315/6 315/8 400/11
1
33R 31 7500 Contraplato de cono corto DIN 55027 261,07 (324,50) 324,50 404,15 404,15 (510,35) (510,35) 864,35
⌀ cono d 2 mm 82,575 82,575 106,39 106,39 139,735 106,39 139,735 196,885
Grosor B mm 21 21 23 23 26 26 26 31
Cantidad de espárragos 4 4 4 4 4 4 4 6

Llave de apriete de recambio
31 7810 – Con cilindro de protección que evita el atasco imprevisto de llave en el plato de torno.
Aplicación: Para los platos de torno n.º 310100 − 312700.
Nota: Para el tamaño de plato 74, ver llave hexagonal n.º 626000.

31 7800 31 7810
para ⌀ de plato mm 80 100 125 160 200 250 315 350 400
33R 31 7800 Llave de apriete estándar 32,60 32,60 32,60 41,16 41,16 49,85 66,96 (66,96) (84,07)
33R 31 7810 Llave de apriete de seguridad – (66,96) 66,96 84,07 84,07 101,34 118,45 (135,70) (171,10)
Con resorte, con expulsor
Cuadrado mm 6 8 9 10 11 12 14 14 17
también adecuado para ⌀ de plato mm – – 140 – – – – – –

Tope longitudinal para tornos (tope de husillo hueco)
Función: Mediante giro en el perno de sujeción se presionan las 4 garras de sujeción integradas
contra la pared interior.
Aplicación: Medio auxiliar óptimo para la fijación axial en cualquier posición del husillo hueco.
Volumen de suministro: Incluye llave especial para pernos de sujeción.
Nota: No adecuado para conos de sujeción automáticos con tubo.
31

Tipo 1 2 3 4 5 6 7 8 9 10 11
32Z 31 3145 Tope longitudinal para torno 189,98 202,88 218,48 241,55 248,33 266,66 329,75 351,46 394,89 442,38 506,16
Para ⌀ de husillo mm 20 – 23 23 – 27 27 – 31 31 – 39 39 – 47 47 – 57 57 – 65 65 – 78 78 – 94 94 – 110 110 – 130
Longitud llave de apriete mm 600 600 600 600 600 750 750 750 750 750 750
925
