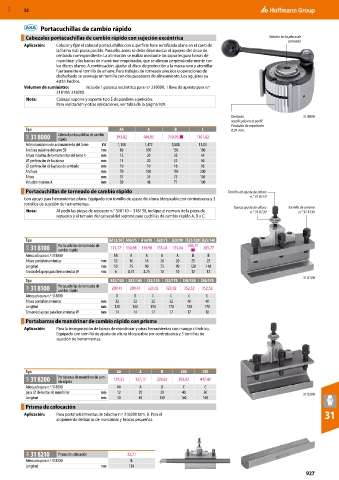

MXD 52

Portacuchillas de cambio rápido
Cabezales portacuchillas de cambio rápido con sujeción excéntrica Taladro en la placa de
centrado
Aplicación: Colocar y fijar el cabezal portacuchillas con superficie base rectificada plana en el carro de
la forma más plana posible. Para ello, antes se debe desenroscar el agujero del disco de
centrado correspondiente. La alineación se realiza mediante los soportes para barras de
mandrinar y las barras de mandrinar empotradas, que se alinean perpendicularmente con
los discos planos. A continuación, ajustar el disco de protección a la marca cero y atornillar
fuertemente el tornillo de amarre. Para trabajos de torneado precisos u operaciones de
desbarbado se aconseja un tornillo con dos pasadores de alineamiento. Los agujeros ya
están hechos.
Volumen de suministro: Incluida 1 palanca excéntrica para n.º 318000, 1 llave de apriete para n.º
318100; 318200.
Nota: Cabezal soporte y soporte tipo E disponibles a petición.
Para realización y otras aplicaciones, ver tabla de la página 929.

Dentado 31 8000
rectificado en el perfil.
Precisión de repetición
Tipo AA A B C 0,01 mm.
36A 31 8000 Cabezal portacuchillas de cambio 393,82 480,85 710,95 ■ 1101,82
rápido
Potencia máxima de accionamiento del torno kW 1,104 1,472 5,888 11,04
Anchura máxima del carro SB mm 80 100 150 180
Altura máxima de herramientas del torno h mm 12 20 32 45
⌀ perforación de la cabeza mm 13 20 32 40
⌀ perforación de la placa de centrado mm 10 10 16 16
Anchura mm 70 100 150 200
Altura mm 37 54 75 105
Voladizo máximo A mm 30 48 71 100
Portacuchillas de torneado de cambio rápido Tornillo de ajuste de altura
Con apoyo para herramientas plano. Equipado con tornillo de ajuste de altura bloqueable por contratuerca y 3 n.° 31 8110
tornillos de sujeción de herramientas.
Tuerca ajuste de altura Tornillo de amarre
Nota: Al pedir las piezas de repuesto n.° 318110 − 318130, indique el número de la pieza de n.° 31 8120 n.° 31 8130
repuesto y el tamaño del cabezal del soporte para cuchillas de cambio rápido A, B o C.

Tipo AA12/50 A16/75 A16/90 A20/75 A20/90 B25/120 B25/140
36A 31 8100 Portacuchillas de torneado de 131,27 130,98 130,98 133,04 133,04 205,77 205,77
cambio rápido
■
Adecuado para n.º 318000 AA A A A A B B
Altura portaherramientas mm 12 16 16 20 20 25 25
Longitud mm 50 75 90 75 90 120 140
Grosor del apoyo para herramientas W mm 6 8,75 8,75 10 10 12 12
31 8100
Tipo B32/120 B32/140 C32/150 C32/170 C40/150 C40/170
36A 31 8100 Portacuchillas de torneado de 209,45 209,45 323,02 323,02 352,52 352,52
cambio rápido
Adecuado para n.º 318000 B B C C C C
Altura portaherramientas mm 32 32 32 32 40 40
Longitud mm 120 140 150 170 150 170
Grosor del apoyo para herramientas W mm 14 14 17 17 17 18
Portabarras de mandrinar de cambio rápido con prisma
Aplicación: Para la incorporación de barras de mandrinar y otras herramientas con mango cilíndrico.
Equipado con tornillo de ajuste de altura bloqueable por contratuerca y 3 tornillos de
sujeción de herramientas.

Tipo AA A B C40 C50
36A 31 8200 Portabarras de mandrinar de cam- 139,53 137,17 228,62 393,82 417,42
bio rápido
Adecuado para n.º 318000 AA A B C C
para ⌀ de barras de mandrinar mm 12 20 30 40 50 31 8200
Longitud mm 50 85 130 160 160
Prisma de colocación
Aplicación: Para portaherramientas de taladrar n.º 318200 tam. B. Para el 31
alojamiento de barras de mandrinar y brocas pequeñas.

36A 31 8210 Prisma de colocación 32,31
Adecuado para n.º 318200 B
Longitud mm 130
927
