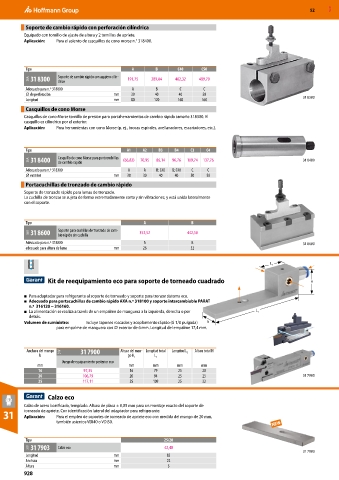

P. 928

52     MXD

          Soporte de cambio rápido con perforación cilíndrica
          Equipado con tornillo de ajuste de altura y 2 tornillos de apriete.
          Aplicación:   Para el asiento de casquillos de cono morse n.° 318400.





          Tipo                                 A        B      C40      C50
           36A  31 8300  Soporte de cambio rápido con agujero cilín-  191,75  289,84  482,32  489,70
                     drico
          Adecuado para n.º 318000             A        B       C       C
          ⌀ de perforación               mm    30      40       40      50
          Longitud                       mm    80      120     160      160                                31 8300
          Casquillos de cono Morse
          Casquillos de cono Morse tornillo de presión para portaherramientas de cambio rápido tamaño 318300. El
          casquillo es cilíndrico por el exterior.
          Aplicación:   Para herramientas con cono Morse (p. ej., brocas espirales, avellanadores, escariadores, etc.).



          Tipo                                A1   A2    B3   B4    C3    C4
           36A  31 8400  Casquillo de cono Morse para portacuchillas   (66,82)  70,95  86,14  96,76  109,74  137,76  31 8400
                     de cambio rápido
          Adecuado para n.º 318300            A     A   B; C40  B; C40  C  C
          ⌀ exterior                     mm   30   30    40   40    50    50
          Portacuchillas de tronzado de cambio rápido
          Soporte de tronzado rápido para lamas de tronzado.
          La cuchilla de tronzar se sujeta de forma extremadamente corta y sin vibraciones, y está unida lateralmente
          con el soporte.


          Tipo                                      A               B
           36A  31 8600  Soporte para cuchillas de tronzado de cam-  352,52  442,50
                     bio rápido sin cuchilla
          Adecuado para n.º 318000                  A               B                                      31 8600
          adecuado para altura de lama   mm        26               32


                                                                                                L 2
                
                  Kit de reequipamiento eco para soporte de torneado cuadrado                                 H


          ■   Para adaptador para refrigerante al soporte de torneado y soporte para tronzar sistema eco.
          ■   Adecuado para portacuchillas de cambio rápido AXA n.º 318100 y soporte intercambiable PARAT
           n.º  316120 − 316160.
          ■   La alimentación se realiza a través de un empalme de manguera a la izquierda, derecha o por   L 1
           detrás.
                                                                          b
          Volumen de suministro:   Incluye tapones roscados y acoplamiento rápido (G 1/8 pulgada)
                     para empalme de manguera con ⌀ exterior de 6 mm. Longitud del empalme 17,4 mm.


          Anchura del mango   31V  31 7900  Altura del man- Longitud total   Longitud L 2  Altura total H
               b                              go H 1   L 1
                       Juego de equipamiento posterior eco
              mm                              mm       mm      mm       mm
              16              97,35            16      79       25      20
              20              106,79           20      94       25      25                                 31 7900
              25              117,11           25      109      25      32

                  Calzo eco
          Calzo de acero bonificado, templado. Altura de placa ± 0,05 mm para un montaje exacto del soporte de
  31      torneado de apriete. Con identificación lateral del adaptador para refrigerante.
                     Para el empleo de soportes de torneado de apriete eco con medida del mango de 20 mm,
          Aplicación:
                     también asientos VDI40 o VDI50.

          Tipo                                             25/20
           31V  31 7903  Calzo eco                         42,48
                                                                                                           31 7903
          Longitud                       mm                 85
          Anchura                        mm                 22
          Altura                         mm                 5
          928
