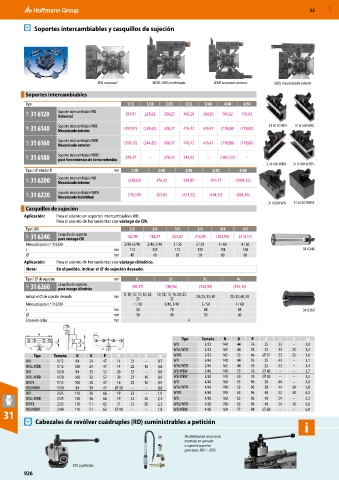

P. 926
52 MXD
Soportes intercambiables y casquillos de sujeción
WD universal WDR / WD combinado WDR torneado exterior WDL mecanizado interior
Soportes intercambiables
Tipo 1/12 1/20 2/25 3/32 3/40 4/40 4/50
33P 31 6120 Soporte intercambiable WD 193,97 228,62 294,27 460,20 460,20 700,62 700,62
Universal
33P 31 6140 Soporte intercambiable WDL (193,97) (228,62) 308,27 476,42 476,42 (778,80) (778,80) 31 6120 WD 31 6140 WDL
Mecanizado interior
33P 31 6160 Soporte intercambiable WDR (208,72) (244,85) 308,27 476,42 476,42 (778,80) (778,80)
Mecanizado exterior
33P 31 6180 Soporte intercambiable WDPL 229,37 – 376,12 541,32 – (1001,52) –
para herramientas de torno redondas
31 6160 WDR 31 6180 WDPL
Tipo / ⌀ interior R mm 1/30 2/40 3/40 3/50 4/60
33P 31 6200 Soporte intercambiable WB (228,62) 376,12 539,85 591,47 (1001,52)
Mecanizado interior
33P 31 6220 Soporte intercambiable WBW (192,49) 303,85 (451,35) (494,12) (861,40)
Mecanizado individual
31 6200 WB 31 6220 WBW
Casquillos de sujeción
Aplicación: Para el asiento en soportes intercambiables WB.
Para el asiento de herramientas con vástago de CM.
Tipo / MK 2/3 2/4 3/3 3/4 4/4 4/5
33P 31 6240 Casquillo de sujeción 182,90 188,07 202,82 216,09 (300,90) (314,17)
para vástago CM
Adecuado para n.º 316200 2/40+3/40 2/40, 3/40 3 / 50 3 / 50 4 / 60 4 / 60
L mm 112 135 112 135 138 138 31 6240
⌀ mm 40 40 50 50 60 60
Aplicación: Para el asiento de herramientas con vástago cilíndrico.
Nota: En el pedido, indicar el ⌀ de sujeción deseado.
Tipo / ⌀ de sujeción mm 1/.. 2/.. 3/.. 4/..
33E 31 6260 Casquillo de sujeción (84,37) (90,56) (120,95) (154,14)
para mango cilíndrico
8; 10; 12; 15; 16; 20; 10; 12; 15; 16; 20; 25;
Indicar el ⌀ de sujeción deseado mm 20; 25; 32; 40 25; 32; 40; 50
25 32
Adecuado para n.º 316200 1 / 30 2/40, 3/40 3 / 50 4 / 60
L mm 50 78 88 88 31 6260
⌀ mm 30 40 50 60
Grosor de collar mm 4
N U
Tipo Tamaño N O P R S U kg
R
O S P WD 3/32 140 44 76 25 33 – 3,0
WDL/WDR 3/32 165 44 76 25 33 25 3,4
Tipo Tamaño N O P R S U kg WDPL 3/32 165 53 66 ⌀ 31 33 25 3,6
WD 1/12 84 24 47 14 22 – 0,7 WD 3/40 140 44 76 25 43 – 3,1
WDL/WDR 1/12 100 24 47 14 22 16 0,8 WDL/WDR 3/40 165 44 76 25 43 – 3,4
WD 1/20 84 33 52 20 22 – 0,8 WB/WBW 3/40 140 53 76 ⌀ 40 – – 2,7
WDL/WDR 1/20 100 33 52 20 22 16 0,9 WB/WBW 3/50 140 60 76 ⌀ 50 – – 3,5
WDPL 1/12 100 28 47 16 22 16 0,9 WD 4/40 160 53 96 30 44 – 5,0
WB/WBW 1/30 84 39 47 ⌀ 30 – – 0,8 WDL/WDR 4/40 190 53 96 30 44 30 5,8
WD 2/25 110 36 66 19 33 – 1,9 WDPL 4/40 190 63 96 40 52 30 6,5
WDL/WDR 2/25 130 36 66 19 33 20 2,1 WD 4/50 160 63 96 40 54 – 5,5
WDPL 2/25 130 51 62 31 33 20 2,3 WDL/WDR 4/50 190 63 96 40 54 30 6,0
WB/WBW 2/40 110 51 63 ⌀ 40 – – 1,8 WB/WBW 4/60 160 77 94 ⌀ 60 – – 6,0
31
Cabezales de revólver cuádruples (RD) suministrables a petición
i
Posibilidad de servicio de
montaje en consola
o soporte superior
para tam. RD1 − RD5.
PSC a petición.
