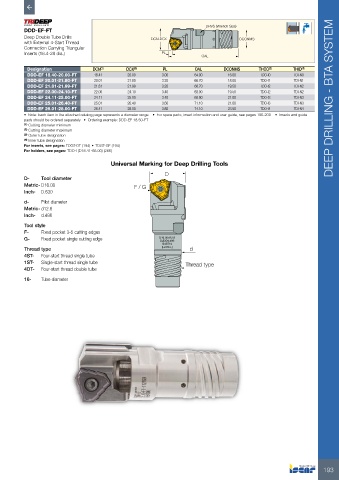

P. 195

DRVS (Wrench Size)
          DDD-EF-FT
          Deep Double Tube Drills                     DCN-DCX                        DCONMS
          with External 4-Start Thread
          Connection Carrying Triangular
          Inserts (18.4-28 dia.)                          PL            OAL

           Designation            DCN (1)    DCX (2)      PL         OAL        DCONMS      THOD (3)    THID (4)
           DDD-EF 18.40-20.00-FT  18.41       20.00       3.00       64.00       16.00      TDO-I0      TDI-N0
           DDD-EF 20.01-21.80-FT  20.01       21.80       3.20       66.70       18.00      TDO-I1      TDI-N1
           DDD-EF 21.81-21.99-FT  21.81       21.99       3.20       66.70       19.50      TDO-I2      TDI-N2
           DDD-EF 22.00-24.10-FT  22.00       24.10       3.40       68.90       19.50      TDO-I2      TDI-N2
           DDD-EF 24.11-25.00-FT  24.11       25.00       3.40       68.90       21.00      TDO-I3      TDI-N3        DEEP DRILLING - BTA SYSTEM
           DDD-EF 25.01-26.40-FT  25.01       26.40       3.60       71.10       21.00      TDO-I3      TDI-N3
           DDD-EF 26.01-28.00-FT  26.41       28.00       3.60       74.10       23.50      TDO-I4      TDI-N4
          •  Note: Each item in the attached catalog page represents a diameter range.   •  For spare parts, insert information and user guide, see pages 196-200    •  Inserts and guide
          pads should be ordered separately   •  Ordering example: DDD-EF 18.50-FT
          (1)  Cutting diameter minimum
          (2)  Cutting diameter maximum
          (3)  Outer tube designation
          (4)  Inner tube designation
          For inserts, see pages: TOGT-DT (194) • TOGT-GF (194)
          For holders, see pages: TDO-I (D18.41-65.00) (266)

                                        Universal Marking for Deep Drilling Tools
                                                           D
          D-    Tool diameter
          Metric- D16.00                        F / G
          Inch-  D.630

          d-    Pilot diameter
          Metric- d12.6
          Inch-  d.496

          Tool style
          F-    Fixed pocket 3-5 cutting edges
          G-    Fixed pocket single cutting edge         D16.00d12.6
                                                         D.630d.496
                                                          G4ST16
          Thread type                                     [Lot No.]  d
          4ST-  Four-start thread single tube
          1ST-  Single-start thread single tube                   Thread type
          4DT-  Four-start thread double tube
          16-   Tube diameter


          TRIDEEP Spare Parts List
             Diameter Range      Insert       Insert Clamping Screw  Key  Solid Carbide Guide Pad  Guide Pad Clamping Screw  Key
               16.00-18.00     TOGT 080305-DT   SR 11201753-3S  T-8     GP-06-075FC
               18.01-20.00     TOGT 090305-DT   SR 11201753-3S  T-8     GP-06-085FC
               20.01-20.99     TOGT 100305-DT    SR 11201753-4  T-8     GP-06-085FC         SR 11201753-1   T-7
               21.00-21.99     TOGT 100305-DT                           GP-06-100FC
               22.00-25.00     TOGT 110405-DT   SR 11201753-6H  T-15    GP-06-100FC
               25.01-28.00     TOGT 120405-DT    SR 11201753-8  T-15    GP-06-120FC
