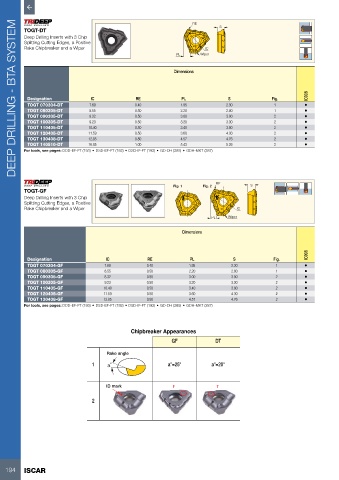

P. 196

DEEP DRILLING - BTA SYSTEM
                                                                     RE
                                                                              S
          TOGT-DT
          Deep Drilling Inserts with 3 Chip
          Splitting Cutting Edges, a Positive
          Rake Chipbreaker and a Wiper                                   IC
                                                               PL      Wiper

                                                              Dimensions



                                                                                                             IC908
           Designation           IC              RE              PL              S              Fig.
           TOGT 070304-DT       7.69            0.40            1.95            2.30             1          •
           TOGT 080305-DT       8.55            0.50            2.20            2.80             1          •
           TOGT 090305-DT       8.32            0.50            3.00            3.00             2          •
           TOGT 100305-DT       9.23            0.50            3.20            3.30             2          •
           TOGT 110405-DT       10.40           0.50            3.40            3.80             2          •
           TOGT 120405-DT       11.59           0.50            3.60            4.30             2          •
           TOGT 130408-DT       12.85           0.80            4.57            4.76             2          •
           TOGT 140510-DT       16.85           1.00            5.43            5.26             2          •
          For tools, see pages: DDD-EF-FT (193) • DSD-EF-FT (192) • DSD-IF-FT (192) • GD-DH (285) • GDH-MKT (287)





                                                                             RE
                                                              Fig. 1    Fig. 2           S

          TOGT-GF
          Deep Drilling Inserts with 3 Chip
          Splitting Cutting Edges, a Positive
          Rake Chipbreaker and a Wiper                                              IC
                                                                           PL    Wiper

                                                                 Dimensions



                                                                                                             IC908
           Designation                IC             RE             PL             S             Fig.
           TOGT 070304-GF             7.69           0.40          1.95           2.30            1         •
           TOGT 080305-GF             8.55           0.50          2.20           2.80            1         •
           TOGT 090305-GF             8.32           0.50          3.00           3.00            2         •
           TOGT 100305-GF             9.23           0.50          3.20           3.30            2         •
           TOGT 110405-GF            10.40           0.50          3.40           3.80            2         •
           TOGT 120405-GF            11.59           0.50          3.60           4.30            2         •
           TOGT 130408-GF            12.85           0.80          4.57           4.76            2         •
          For tools, see pages: DDD-EF-FT (193) • DSD-EF-FT (192) • DSD-IF-FT (192) • GD-DH (285) • GDH-MKT (287)



                                               Chipbreaker Appearances
                                                             GF              DT

                                       Rake angle
                                 1     a˚                   a°=25°         a°=20°



                                      ID mark                 F              T

                                 2
