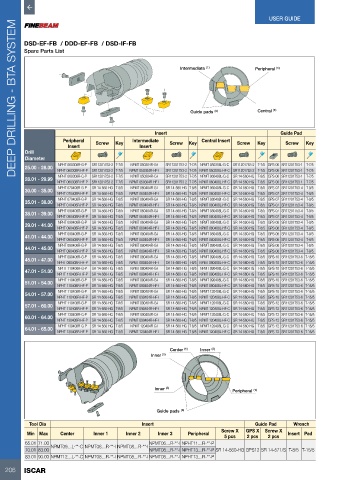

P. 208

USER GUIDE
      DEEP DRILLING - BTA SYSTEM



          DSD-EF-FB  / DDD-EF-FB  / DSD-IF-FB
          Spare Parts List


                                                                Intermediate  (1)          Peripheral  (1)








                                                                    Guide pads  (2)        Central  (1)


                                                       Insert                                       Guide Pad
                       Peripheral   Screw  Key  Intermediate   Screw  Key  Central Insert  Screw  Key  Screw  Key
                         Insert                   Insert
          Drill
          Diameter
                     NPHT 060308R-G-P  SR11201753-2 T-7/5  NPMT 050304R-G-I  SR11201753-2 T-7/5 NPMT 050308L-G-C  SR11201753-2 T-7/5 GPS-06 SR11201753-1 T-7/5
          25.00 - 28.00
                     NPHT 060308R-HF-P  SR11201753-2 T-7/5  NPMT 050304R-HF-I  SR11201753-2 T-7/5 NPMT 050308L-HF-C SR11201753-2 T-7/5 GPS-06 SR11201753-1 T-7/5
          28.01 - 29.99  NPHT 060308R-G-P  SR11201753-2 T-7/5  NPMT 050304R-G-I  SR11201753-2 T-7/5 NPMT 060408L-G-C  SR 14-560-HG T-8/5 GPS-06 SR11201753-1 T-7/5
                     NPHT 060308R-HF-P  SR11201753-2 T-7/5  NPMT 050304R-HF-I  SR11201753-2 T-7/5 NPMT 060408L-HF-C SR 14-560-HG T-8/5 GPS-06 SR11201753-1 T-7/5
                     NPHT 070408R-G-P  SR 14-560-HG T-8/5  NPMT 060404R-G-I  SR 14-560-HG T-8/5 NPMT 060408L-G-C  SR 14-560-HG T-8/5 GPS-07 SR11201753-4 T-9/5
          30.00 - 35.00
                     NPHT 070408R-HF-P  SR 14-560-HG T-8/5  NPMT 060404R-HF-I  SR 14-560-HG T-8/5 NPMT 060408L-HF-C SR 14-560-HG T-8/5 GPS-07 SR11201753-4 T-9/5
                     NPHT 070408R-G-P  SR 14-560-HG T-8/5  NPMT 060404R-G-I  SR 14-560-HG T-8/5 NPMT 080408L-G-C  SR 14-560-HG T-8/5 GPS-07 SR11201753-4 T-9/5
          35.01 - 38.00
                     NPHT 070408R-HF-P  SR 14-560-HG T-8/5  NPMT 060404R-HF-I  SR 14-560-HG T-8/5 NPMT 080408L-HF-C SR 14-560-HG T-8/5 GPS-07 SR11201753-4 T-9/5
                     NPHT 090408R-G-P  SR 14-560-HG T-8/5  NPMT 060404R-G-I  SR 14-560-HG T-8/5 NPMT 080408L-G-C  SR 14-560-HG T-8/5 GPS-07 SR11201753-4 T-9/5
          38.01 - 39.00
                     NPHT 090408R-HF-P  SR 14-560-HG T-8/5  NPMT 060404R-HF-I  SR 14-560-HG T-8/5 NPMT 080408L-HF-C SR 14-560-HG T-8/5 GPS-07 SR11201753-4 T-9/5
                     NPHT 090408R-G-P  SR 14-560-HG T-8/5  NPMT 060404R-G-I  SR 14-560-HG T-8/5 NPMT 080408L-G-C  SR 14-560-HG T-8/5 GPS-08 SR11201753-4 T-9/5
          39.01 - 41.00
                     NPHT 090408R-HF-P  SR 14-560-HG T-8/5  NPMT 060404R-HF-I  SR 14-560-HG T-8/5 NPMT 080408L-HF-C SR 14-560-HG T-8/5 GPS-08 SR11201753-4 T-9/5
          41.01 - 44.00  NPHT 090408R-G-P  SR 14-560-HG T-8/5  NPMT 080404R-G-I  SR 14-560-HG T-8/5 NPMT 080408L-G-C  SR 14-560-HG T-8/5 GPS-08 SR11201753-4 T-9/5
                     NPHT 090408R-HF-P  SR 14-560-HG T-8/5  NPMT 080404R-HF-I  SR 14-560-HG T-8/5 NPMT 080408L-HF-C SR 14-560-HG T-8/5 GPS-08 SR11201753-4 T-9/5
                     NPHT 090408R-G-P  SR 14-560-HG T-8/5  NPMT 080404R-G-I  SR 14-560-HG T-8/5 NPMT 090408L-G-C  SR 14-560-HG T-8/5 GPS-08 SR11201753-4 T-9/5
          44.01 - 45.00
                     NPHT 090408R-HF-P  SR 14-560-HG T-8/5  NPMT 080404R-HF-I  SR 14-560-HG T-8/5 NPMT 090408L-HF-C SR 14-560-HG T-8/5 GPS-08 SR11201753-4 T-9/5
                     NPHT 090408R-G-P  SR 14-560-HG T-8/5  NPMT 080404R-G-I  SR 14-560-HG T-8/5 NPMT 090408L-G-C  SR 14-560-HG T-8/5 GPS-10 SR11201753-6 T-15/5
          45.01 - 47.00
                     NPHT 090408R-HF-P  SR 14-560-HG T-8/5  NPMT 080404R-HF-I  SR 14-560-HG T-8/5 NPMT 090408L-HF-C SR 14-560-HG T-8/5 GPS-10 SR11201753-6 T-15/5
                     NPHT 110408R-G-P  SR 14-560-HG T-8/5  NPMT 080404R-G-I  SR 14-560-HG T-8/5 NPMT 090408L-G-C  SR 14-560-HG T-8/5 GPS-10 SR11201753-6 T-15/5
          47.01 - 51.00
                     NPHT 110408R-HF-P  SR 14-560-HG T-8/5  NPMT 080404R-HF-I  SR 14-560-HG T-8/5 NPMT 090408L-HF-C SR 14-560-HG T-8/5 GPS-10 SR11201753-6 T-15/5
                     NPHT 110408R-G-P  SR 14-560-HG T-8/5  NPMT 090404R-G-I  SR 14-560-HG T-8/5 NPMT 090408L-G-C  SR 14-560-HG T-8/5 GPS-10 SR11201753-6 T-15/5
          51.01 - 54.00
                     NPHT 110408R-HF-P  SR 14-560-HG T-8/5  NPMT 090404R-HF-I  SR 14-560-HG T-8/5 NPMT 090408L-HF-C SR 14-560-HG T-8/5 GPS-10 SR11201753-6 T-15/5
          54.01 - 57.00  NPHT 110408R-G-P  SR 14-560-HG T-8/5  NPMT 090404R-G-I  SR 14-560-HG T-8/5 NPMT 120408L-G-C  SR 14-560-HG T-8/5 GPS-10 SR11201753-6 T-15/5
                     NPHT 110408R-HF-P  SR 14-560-HG T-8/5  NPMT 090404R-HF-I  SR 14-560-HG T-8/5 NPMT 120408L-HF-C SR 14-560-HG T-8/5 GPS-10 SR11201753-6 T-15/5
                     NPHT 110408R-G-P  SR 14-560-HG T-8/5  NPMT 090404R-G-I  SR 14-560-HG T-8/5 NPMT 120408L-G-C  SR 14-560-HG T-8/5 GPS-12 SR11201753-6 T-15/5
          57.01 - 60.00
                     NPHT 110408R-HF-P  SR 14-560-HG T-8/5  NPMT 090404R-HF-I  SR 14-560-HG T-8/5 NPMT 120408L-HF-C SR 14-560-HG T-8/5 GPS-12 SR11201753-6 T-15/5
                     NPHT 130408R-G-P  SR 14-560-HG T-8/5  NPMT 090404R-G-I  SR 14-560-HG T-8/5 NPMT 120408L-G-C  SR 14-560-HG T-8/5 GPS-12 SR11201753-6 T-15/5
          60.01 - 64.00
                     NPHT 130408R-HF-P  SR 14-560-HG T-8/5  NPMT 090404R-HF-I  SR 14-560-HG T-8/5 NPMT 120408L-HF-C SR 14-560-HG T-8/5 GPS-12 SR11201753-6 T-15/5
                     NPHT 130408R-G-P  SR 14-560-HG T-8/5  NPMT 120404R-G-I  SR 14-560-HG T-8/5 NPMT 120408L-G-C  SR 14-560-HG T-8/5 GPS-12 SR11201753-6 T-15/5
          64.01 - 65.00
                     NPHT 130408R-HF-P  SR 14-560-HG T-8/5  NPMT 120404R-HF-I  SR 14-560-HG T-8/5 NPMT 120408L-HF-C SR 14-560-HG T-8/5 GPS-12 SR11201753-6 T-15/5
                                                             Center  (1)  Inner  (2)
                                                      Inner  (1)




                                                       Inner  (3)                         (1)
                                                                                   Peripheral


                                                        Guide pads  (2)
           Tool Dia                                Insert                                  Guide Pad    Wrench
                                                                               Screw X   GPS X  Screw X
          Min Max     Center      Inner 1    Inner 2     Inner 3   Peripheral                         Insert Pad
                                                                                5 pcs   2 pcs   2 pcs
          65.01 71.00  NPMT09….L-**-C NPMT08….R-**-I NPMT08….R-**-I  NPMT06….R-**-I NPHT11….R-**-P
          70.01 83.00                                NPMT08….R-**-I NPHT13….R-**-P  SR 14-560-HG GPS12 SR 14-571/S T-8/5 T-15/5
          83.01 90.00 NPMT12….L-**-C NPMT08….R-**-I NPMT08….R-**-I NPMT08….R-**-I NPHT13….R-**-P
