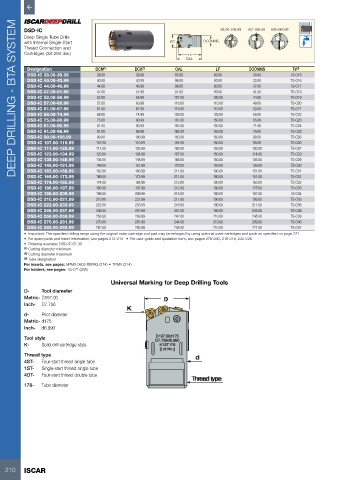

Page 212 - ISCAR(HOLE_MAKING_CATALOG_65)
P. 212

DEEP DRILLING - BTA SYSTEM

          DSD-IC                                                              38.00-106.99  107-168.99  169-245.99
          Deep Single Tube Drills
          with Internal Single-Start                         DC          DCONMS
          Thread Connection and
          Cartridges (38-294 dia.)                                 LF
                                                                  OAL
           Designation             DCN (1)      DCX (2)        OAL           LF         DCONMS          Ts (3)
           DSD-IC 38.00-39.99      38.00         39.99        85.00         80.00         30.00        TS-O15
           DSD-IC 40.00-43.99      40.00         43.99        86.00         80.00         33.00        TS-O16
           DSD-IC 44.00-46.99      44.00         46.99        96.00         90.00         37.00        TS-O17
           DSD-IC 47.00-51.99      47.00         51.99        97.00         90.00         41.00        TS-O18
           DSD-IC 52.00-56.99      52.00         56.99        107.00        100.00        44.00        TS-O19
           DSD-IC 57.00-60.99      57.00         60.99        118.00        110.00        49.00        TS-O20
           DSD-IC 61.00-67.99      61.00         67.99        119.00        110.00        53.00        TS-O21
           DSD-IC 68.00-74.99      68.00         74.99        129.00        120.00        59.00        TS-O22
           DSD-IC 75.00-80.99      75.00         80.99        161.00        150.00        65.00        TS-O23
           DSD-IC 81.00-90.99      81.00         90.99        162.00        150.00        71.00        TS-O24
           DSD-IC 91.00-98.99      91.00         98.99        162.00        150.00        79.00        TS-O25
           DSD-IC 99.00-106.99     99.00        106.99        163.00        150.00        90.00        TS-O26
           DSD-IC 107.00-110.99    107.00       110.99        164.00        150.00        90.00        TS-O26
           DSD-IC 111.00-122.99    111.00       122.99        165.00        150.00        102.00       TS-O27
           DSD-IC 123.00-134.99    123.00       134.99        167.00        150.00        114.00       TS-O28
           DSD-IC 135.00-148.99    135.00       148.99        168.00        150.00        126.00       TS-O29
           DSD-IC 149.00-161.99    149.00       161.99        170.00        150.00        139.00       TS-O30
           DSD-IC 162.00-168.99    162.00       168.99        211.00        190.00        151.00       TS-O31
           DSD-IC 169.00-173.99    169.00       173.99        211.00        190.00        151.00       TS-O31
           DSD-IC 174.00-185.99    174.00       185.99        213.00        190.00        163.00       TS-O32
           DSD-IC 186.00-197.99    186.00       197.99        212.00        190.00        175.00       TS-O33
           DSD-IC 198.00-209.99    198.00       209.99        215.00        190.00        187.00       TS-O34
           DSD-IC 210.00-221.99    210.00       221.99        217.00        190.00        199.00       TS-O35
           DSD-IC 222.00-233.99    222.00       233.99        218.00        190.00        211.00       TS-O36
           DSD-IC 246.00-257.99    246.00       257.99        221.00        190.00        235.00       TS-O38
           DSD-IC 258.00-269.99    258.00       269.99        242.00        210.00        245.00       TS-O39
           DSD-IC 270.00-281.99    270.00       281.99        244.00        210.00        259.00       TS-O40
           DSD-IC 282.00-293.99    282.00       293.99        245.00        210.00        271.00       TS-O41
          •  Important: The specified drilling range using the original outer cartridge and pad may be enlarged by using optional outer cartridges and pads as specified on page 221
          •  For spare parts and insert information, see pages 212-213   •  For user guide and quotation form, see pages 279-280, 216-218, 222-226
          •  Ordering example: DSD-IC 67.30
          (1)  Cutting diameter minimum
          (2)  Cutting diameter maximum
          (3)  Tube designation
          For inserts, see pages: NPMX 0803 RB/RG (214) • TPMX (214)
          For holders, see pages: TS-O** (265)
                                        Universal Marking for Deep Drilling Tools
          D-    Tool diameter
          Metric- D197.00
          Inch-  D7.756
          d-    Pilot diameter
          Metric- d175
          Inch-  d6.890
          Tool style
          K-    Solid drill cartridge style
          Thread type
          4ST-  Four-start thread single tube
          1ST-  Single-start thread single tube
          4DT-  Four-start thread double tube
          178-  Tube diameter
