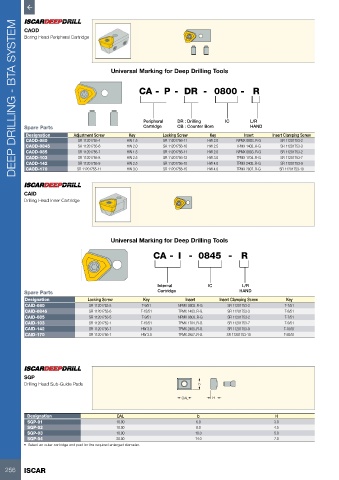

Page 258 - ISCAR(HOLE_MAKING_CATALOG_65)
P. 258

DEEP DRILLING - BTA SYSTEM

          CAOD
          Boring Head Peripheral Cartridge





                                        Universal Marking for Deep Drilling Tools


                                                  CA -  P -  DR  -  0800 -  R





                                                   Peripheral  DR : Drilling    IC       L/R
          Spare Parts                              Cartridge   CB : Counter Bore         HAND
          Designation      Adjustment Screw   Key         Locking Screw    Key         Insert    Insert Clamping Screw
          CAOD-080          SR 11201755-4       HW 1.5    SR 11201756-11  HW 2.0    NPMX 0803..R-G  SR 11201753-2
          CAOD-0845         SR 11201755-6     HW 2.0      SR 11201756-10  HW 2.5    TPMX 1403..R-G  SR 11201753-3
          CAOD-085          SR 11201755-7       HW 1.5    SR 11201756-11  HW 2.0    NPMX 0803..R-G  SR 11201753-2
          CAOD-103          SR 11201755-8     HW 2.5      SR 11201756-12  HW 3.0    TPMX 1704..R-G  SR 11201753-7
          CAOD-142          SR 11201755-9     HW 2.5      SR 11201756-15  HW 4.0    TPMX 2405..R-G  SR 11201753-9
          CAOD-170          SR 11201755-11    HW 3.0      SR 11201756-15  HW 4.0    TPMX 2807..R-G  SR 11201753-10




         CAID
         Drilling Head Inner Cartridge






                                        Universal Marking for Deep Drilling Tools

                                                       CA -  I  -  0845  -  R





                                                        Internal          IC          L/R
          Spare Parts                                   Cartridge                    HAND
          Designation           Locking Screw      Key            Insert      Insert Clamping Screw   Key
          CAID-080              SR 11201753-5      T-9/51       NPMX 0803..R-G   SR 11201753-2       T-7/51
          CAID-0845             SR 11201753-6      T-15/51      TPMX 1403..R-G   SR 11201753-3       T-8/51
          CAID-085              SR 11201753-5      T-9/51       NPMX 0803..R-G   SR 11201753-2       T-7/51
          CAID-103              SR 11201752-1      T-15/51      TPMX 1704..R-G   SR 11201753-7       T-9/51
          CAID-142              SR 11201756-7      HW 3.0       TPMX 2405..R-G   SR 11201753-9       T-15/51
          CAID-170              SR 11201756-7      HW 3.0       TPMX 2807..R-G   SR 11201753-10      T-20/51








         SGP
         Drilling Head Sub-Guide Pads                                  b

                                                                 OAL        H


           Designation                    OAL                         b                           H
           SGP-01                         10.00                       6.0                        3.0
           SGP-02                         10.00                       8.0                        4.5
           SGP-03                         10.00                       10.0                       5.0
           SGP-04                         20.00                       14.0                       7.0
         •  Select an outer cartridge and pad for the required enlarged diameter.


   256    ISCAR
