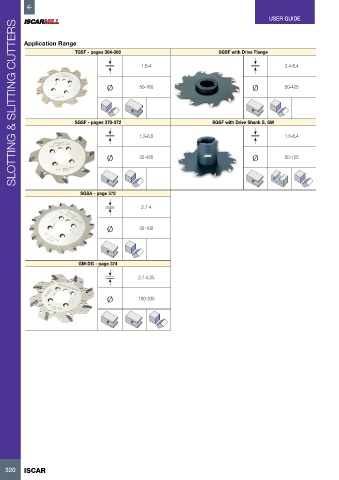

Page 322 - ISCAR(MILLINGCATALOG 38_2021)
P. 322

USER GUIDE
      SLOTTING & SLITTING CUTTERS



          Application Range
                           TGSF - pages 364-366                               SGSF with Drive Flange

                                                   1.6-4                                             2.4-6.4


                                       ø          50-160                                  ø          50-425






                           SGSF - pages 370-372                             SGSF with Drive Shank S, SW

                                                  1.3-6.5                                            1.5-6.4


                                       ø          32-425                                  ø          50-125







                             SGSA - page 372

                                                   2.7-4


                                       ø          32-100






                             GM-DG - page 374

                                                  2.7-4.35


                                       ø          100-200




































   320    ISCAR
