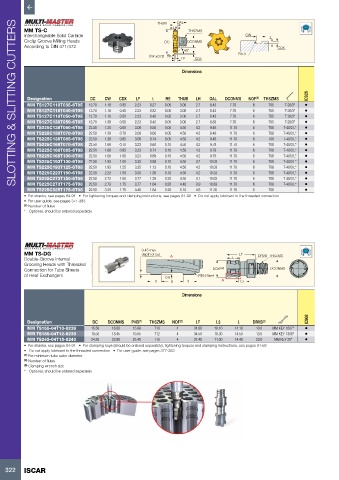

Page 324 - ISCAR(MILLINGCATALOG 38_2021)
P. 324

SLOTTING & SLITTING CUTTERS
                                                        THUB   OAL
                                                              LH
          MM TS-C                                                  THSZMS
          Interchangeable Solid Carbide                                                CW       t
          Circlip Groove Milling Heads                     DC      DCONMS
            According to DIN 471/472                                                               CDX
                                                                  45˚
                                                     CW ±0.02 RE                     R0.3
                                                                 LF  CDX
                                                                 Dimensions



                                                                                                             IC928
           Designation           DC   CW   CDX   LF    t   RE   THUB  LH   OAL  DCONMS  NOF (1)  THSZMS
           MM TS127C118T035-6T05  12.70  1.18  0.35  2.23  0.27  0.05  3.00  2.7  8.43  7.70  6  T05  T-20/3*  •
           MM TS127C118T040-6T05  12.70  1.18  0.40  2.23  0.32  0.05  3.00  2.7  8.43  7.70  6  T05  T-20/3*  •
           MM TS127C118T050-6T05  12.70  1.18  0.50  2.23  0.42  0.05  3.00  2.7  8.43  7.70  6  T05  T-20/3*  •
           MM TS127C138T050-6T05  12.70  1.38  0.50  2.23  0.42  0.05  3.00  2.7  8.63  7.70  6  T05  T-20/3*  •
           MM TS225C138T060-6T08  22.50  1.38  0.60  3.08  0.50  0.05  4.50  4.2  9.48  11.70  6  T08  T-40/3 L*  •
           MM TS225C138T070-6T08  22.50  1.38  0.70  3.08  0.60  0.05  4.50  4.2  9.48  11.70  6  T08  T-40/3 L*  •
           MM TS225C138T085-6T08  22.50  1.38  0.85  3.08  0.74  0.05  4.50  4.2  9.48  11.70  6  T08  T-40/3 L*  •
           MM TS225C168T070-6T08  22.50  1.68  0.70  3.23  0.60  0.10  4.50  4.2  9.78  11.70  6  T08  T-40/3 L*  •
           MM TS225C168T085-6T08  22.50  1.68  0.85  3.23  0.74  0.10  4.50  4.2  9.78  11.70  6  T08  T-40/3 L*  •
           MM TS225C168T100-6T08  22.50  1.68  1.00  3.23  0.89  0.10  4.50  4.2  9.78  11.70  6  T08  T-40/3 L*  •
           MM TS225C193T100-6T08  22.50  1.93  1.00  3.35  0.89  0.10  4.50  4.2  10.03  11.70  6  T08  T-40/3 L*  •
           MM TS225C193T125-6T08  22.50  1.93  1.25  3.35  1.13  0.10  4.50  4.2  10.03  11.70  6  T08  T-40/3 L*  •
           MM TS225C223T150-6T08  22.50  2.23  1.50  3.50  1.38  0.10  4.50  4.2  10.33  11.70  6  T08  T-40/3 L*  •
           MM TS225C273T150-6T08  22.50  2.73  1.50  3.77  1.39  0.20  4.50  4.1  10.83  11.70  6  T08  T-40/3 L*  •
           MM TS225C273T175-6T08  22.50  2.73  1.75  3.77  1.64  0.20  4.40  3.9  10.83  11.70  6  T08  T-40/3 L*  •
           MM TS225C325T175-6T08  22.50  3.25  1.75  4.40  1.64  0.20  5.10  4.6  11.35  11.70  6  T08      •
          •  For shanks, see pages 84-91   •  For tightening torques and clamping instructions, see pages 91-92   •  Do not apply lubricant to the threaded connection
          •  For user guide, see pages 377-383
          (1)  Number of flutes
          *  Optional, should be ordered separately






                                                   0.45 max.
          MM TS-DG                                 depth of cut  A                   LF     DRVS THSZMS
          Double-Groove Internal                                                   L
          Grooving Heads with Threaded
          Connection for Tube Sheets                                        DC ±0.05            DCONMS
          of Heat Exchangers                               0.6         RE0.3 Typx4
                                                       3     6     3           A     L3

                                                                 Dimensions



                                                                                                             IC908
           Designation            DC   DCONMS  PHD (1)  THSZMS  NOF (2)  LF  L3     L     DRVS (3)
           MM TS155-04T10-8238   15.50  16.00   15.88  T10     4     34.00  18.10  14.10   10.0  MM KEY 10X7*  •
           MM TS185-04T12-8239   18.50  18.45   19.05  T12     4     34.50  18.30  14.50   13.0  MM KEY 13X8*  •
           MM TS245-04T15-8240   24.50  23.90   25.40  T15     4     37.40  11.00  14.40   20.0  MM KEY 20*  •
          •  For shanks, see pages 84-91   •  For clamping keys (should be ordered separately), tightening torques and clamping instructions, see pages 91-92
          •   Do not apply lubricant to the threaded connection   •  For user guide, see pages 377-383
          (1)  For minimum tube outer diameter
          (2)  Number of flutes
          (3)  Clamping wrench size
          *  Optional, should be ordered separately
