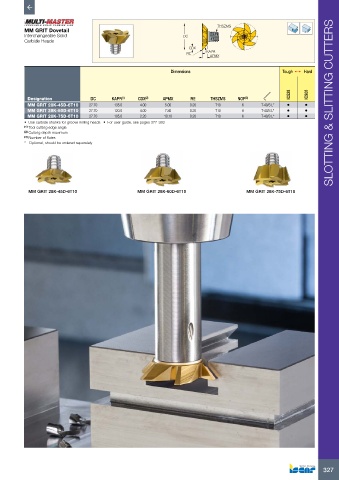

Page 329 - ISCAR(MILLINGCATALOG 38_2021)
P. 329

THSZMS
          MM GRIT Dovetail
          Interchangeable Solid                                  DC
          Carbide Heads
                                                                   CDX
                                                                   RE    KAPR
                                                                           APMX

                                                             Dimensions                             Tough 1   Hard



                                                                                                       IC528  IC908
           Designation           DC     KAPR (1)  CDX (2)  APMX     RE     THSZMS   NOF (3)
           MM GRIT 28K-45D-6T10  27.70   135.0    4.00     5.00     0.20     T10      6      T-40/3 L*  •   •         SLOTTING & SLITTING CUTTERS
           MM GRIT 28K-60D-6T10  27.70   120.0    4.00     7.80     0.20     T10      6      T-40/3 L*  •   •
           MM GRIT 28K-75D-6T10  27.70   105.0    2.20     10.10    0.20     T10      6      T-40/3 L*  •   •
          •  Use carbide shanks for groove milling heads   •  For user guide, see pages 377-383
          (1)  Tool cutting edge angle
          (2)  Cutting depth maximum
          (3)  Number of flutes
          *  Optional, should be ordered separately








           MM GRIT 28K-45D-6T10                  MM GRIT 28K-60D-6T10                   MM GRIT 28K-75D-6T10
