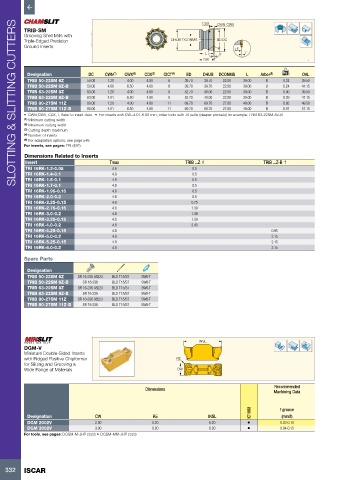

SLOTTING & SLITTING CUTTERS
                                                                        CDX  CWN-CWX

          TRIB-SM                                                         d              D
          Grooving Shell Mills with
                                                             DHUB  DCONMS    BD  DC
          Triple-Edged Precision
          Ground Inserts
                                                                                  H  LF
                                                                         L    f        f
                                                                        OAL                                  .
           Designation          DC    CWN (1)  CWX (2)  CDX (3)  CICT (4)  BD  DHUB  DCONMS  L  Arbor (5)  kg  OAL
           TRIB 50-22SM 6Z      50.00  1.20   4.00   4.80   6     39.70  39.70  22.00  39.00  B     0.24   39.50
           TRIB 50-22SM 6Z-B    50.00  4.00   6.50   4.80   6     39.70  39.70  22.00  39.00  B     0.24   41.15
           TRIB 63-22SM 8Z      63.00  1.20   4.00   4.80   8     52.70  40.00  22.00  39.00  B     0.40   39.50
           TRIB 63-22SM 8Z-B    63.00  4.01   6.50   4.80   8     52.70  40.00  22.00  39.00  B     0.39   41.15
           TRIB 80-27SM 11Z     80.00  1.20   4.00   4.80   11    69.70  69.70  27.00  49.00  B     0.92   49.50
           TRIB 80-27SM 11Z-B   80.00  4.01   6.50   4.80   11    69.70  69.70  27.00  49.00  B     0.91   51.15
          •  CWN,CWX, CDX, f, Refer to insert data   •  For inserts with CW=4.01-6.50 mm, order tools with -B suffix (deeper pockets) for example: TRIB 63-22SM-8Z-B
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Cutting depth maximum
          (4)  Number of inserts
          (5)  For adaptation options, see page 548
          For inserts, see pages: TRI (492)

          Dimensions Related to Inserts
          Insert                        Tmax                      TRIB ...Z  f                TRIB ...Z-B  f
          TRI 16RK-1.2-0.05             4.6                          0.5
          TRI 16RK-1.4-0.1              4.8                          0.5
          TRI 16RK-1.5-0.1              4.8                          0.5
          TRI 16RK-1.7-0.1              4.8                          0.5
          TRI 16RK-1.95-0.15            4.8                          0.5
          TRI 16RK-2.0-0.2              4.8                          0.5
          TRI 16RK-2.25-0.15            4.8                         0.75
          TRI 16RK-2.75-0.15            4.8                         1.39
          TRI 16RK-3.0-0.2              4.8                         1.39
          TRI 16RK-3.25-0.15            4.8                         1.39
          TRI 16RK-4.0-0.2              4.8                         2.43
          TRI 16RK-4.25-0.15            4.8                                                     0.95
          TRI 16RK-5.0-0.2              4.8                                                     2.15
          TRI 16RK-5.25-0.15            4.8                                                     2.15
          TRI 16RK-6.0-0.2              4.8                                                     3.15

          Spare Parts

           Designation
           TRIB 50-22SM 6Z  SR 16-236 08223  BLD T15/S7  SW6-T
           TRIB 50-22SM 6Z-B  SR 16-236  BLD T15/S7  SW6-T
           TRIB 63-22SM 8Z  SR 16-236 08223  BLD T15/S7  SW6-T
           TRIB 63-22SM 8Z-B  SR 16-236  BLD T15/S7  SW6-T
           TRIB 80-27SM 11Z  SR 16-236 08223  BLD T15/S7  SW6-T
           TRIB 80-27SM 11Z-B  SR 16-236  BLD T15/S7  SW6-T






                                                                       INSL

          DGM-V
          Miniature Double-Sided Inserts
          with Ridged Positive Chipformer                      RE
          for Slitting and Grooving a
          Wide Range of Materials                              CW



                                                    Dimensions                                   Recommended
                                                                                                 Machining Data

                                                                                         IC1008    f groove
           Designation            CW                   RE                 INSL                      (mm/t)
           DGM 2002V              2.00                0.20                6.20          •          0.03-0.10
           DGM 3002V              3.00                0.20                6.20          •          0.04-0.15
          For tools, see pages: DGSM-M-JHP (333) • DGSM-MM-JHP (333)
