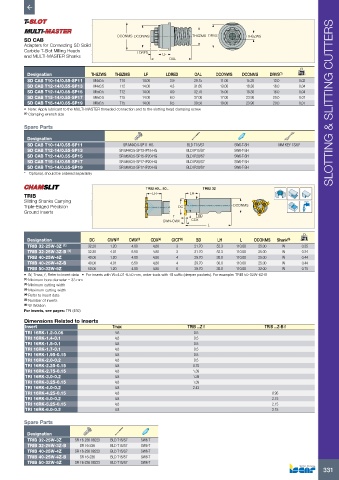

P. 333

DCONMS DCONWS              THSZMS DRVS        THSZWS
          SD CAB
          Adapters for Connecting SD Solid
          Carbide T-Slot Milling Heads           LDRED
          and MULTI-MASTER Shanks                         LF
                                                            OAL

           Designation           THSZWS  THSZMS     LF     LDRED     OAL     DCONWS   DCONMS    DRVS (1)  kg
           SD CAB T10-14/0.55-SP11  M4x0.5  T10    14.00     3.9     29.15    11.00    15.20     13.0     0.02
           SD CAB T12-14/0.55-SP13  M4x0.5  T12    14.00     4.3     31.65    13.00    18.30     16.0     0.04
           SD CAB T12-14/0.55-SP15  M5x0.5  T12    14.00     4.9     32.70    15.00    18.30     16.0     0.04
           SD CAB T15-14/0.55-SP17  M6x0.5  T15    14.00     6.0     37.00    17.00    23.90     20.0     0.07
           SD CAB T15-14/0.55-SP19  M6x0.5  T15    14.00     8.5     39.50    19.00    23.90     20.0     0.07        SLOTTING & SLITTING CUTTERS
          •  Note: Apply lubricant to the MULTI-MASTER threaded connection and to the slotting head clamping screw
          (1)  Clamping wrench size

          Spare Parts

           Designation
           SD CAB T10-14/0.55-SP11          SR M4X0.5-SP11 HG      BLD T15/S7      SW6-T-SH        MM KEY 13X8*
           SD CAB T12-14/0.55-SP13         SR M4X0.5-SP13-IP15-HG  BLD IP15/S7     SW6-T-SH
           SD CAB T12-14/0.55-SP15         SR M5X0.5-SP15-IP20-HG  BLD IP20/S7     SW6-T-SH
           SD CAB T15-14/0.55-SP17         SR M6X0.5-SP17-IP20-HG  BLD IP20/S7     SW6-T-SH
           SD CAB T15-14/0.55-SP19         SR M6X0.5-SP17-IP20-HG  BLD IP20/S7     SW6-T-SH
          *  Optional, should be ordered separately

                                                    TRIB 40... 50..     TRIB 32
                                                       LH           LH
          TRIB
          Slitting Shanks Carrying
          Triple-Edged Precision                                DC                 DCONMS
          Ground Inserts
                                                              f        BD
                                                          CWN-CWX   CDX
                                                                          L

           Designation          DC     CWN (2)  CWX (3)  CDX (4)  CICT (5)  BD  LH   L    DCONMS  Shank (6)  kg
           TRIB 32-25W-3Z  (1)  32.20   1.20   4.00    4.80    3     21.70   52.3   110.00  25.00   W      0.35
           TRIB 32-25W-3Z-B  (1)  32.20  4.01  6.50    4.80    3     21.70   52.3   110.00  25.00   W      0.34
           TRIB 40-25W-4Z       40.00   1.20   4.00    4.80    4     29.70   30.0   110.00  25.00   W      0.44
           TRIB 40-25W-4Z-B     40.00   4.01   6.50    4.80    4     29.70   30.0   110.00  25.00   W      0.44
           TRIB 50-32W-6Z       50.00   1.20   4.00    4.80    6     39.70   30.0   110.00  32.00   W      0.75
          •  W, Tmax, f, Refer to insert data   •  For inserts with W=4.01-6.50 mm, order tools with -B suffix (deeper pockets). For example: TRIB 50-32W-6Z-B
          (1)  Minimum bore diameter = 33 mm
          (2)  Minimum cutting width
          (3)  Maximum cutting width
          (4)  Refer to insert data
          (5)  Number of inserts
          (6)  W-Weldon
          For inserts, see pages: TRI (492)
          Dimensions Related to Inserts
          Insert                        Tmax                       TRIB ...Z f                TRIB ...Z-B f
          TRI 16RK-1.2-0.05              4.6                         0.5
          TRI 16RK-1.4-0.1               4.8                         0.5
          TRI 16RK-1.5-0.1               4.8                         0.5
          TRI 16RK-1.7-0.1               4.8                         0.5
          TRI 16RK-1.95-0.15             4.8                         0.5
          TRI 16RK-2.0-0.2               4.8                         0.5
          TRI 16RK-2.25-0.15             4.8                         0.75
          TRI 16RK-2.75-0.15             4.8                         1.39
          TRI 16RK-3.0-0.2               4.8                         1.39
          TRI 16RK-3.25-0.15             4.8                         1.39
          TRI 16RK-4.0-0.2               4.8                         2.43
          TRI 16RK-4.25-0.15             4.8                                                     0.95
          TRI 16RK-5.0-0.2               4.8                                                     2.15
          TRI 16RK-5.25-0.15             4.8                                                     2.15
          TRI 16RK-6.0-0.2               4.8                                                     3.15

          Spare Parts
           Designation
           TRIB 32-25W-3Z  SR 16-236 08223  BLD T15/S7  SW6-T
           TRIB 32-25W-3Z-B  SR 16-236  BLD T15/S7  SW6-T
           TRIB 40-25W-4Z  SR 16-236 08223  BLD T15/S7  SW6-T
           TRIB 40-25W-4Z-B  SR 16-236  BLD T15/S7  SW6-T
           TRIB 50-32W-6Z  SR 16-236 08223  BLD T15/S7  SW6-T
