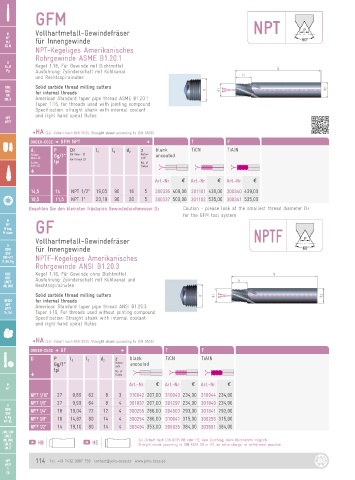

Page 114 - JBO-Katalog-2022

GFM

M Vollhartmetall-Gewindefräser NPT
MF
M
MJ für Innengewinde
EG M
NPT-Kegeliges Amerikanisches
Rohrgewinde ASME B1.20.1
G
Rc, R Kegel 1:16, Für Gewinde mit Dichtmittel
G
Pg Ausführung: Zylinderschaft mit Kühlkanal
und Rechtsspiralnuten
UNC Solid carbide thread milling cutters
UNF for internal threads
UNF
UN
UNJF American Standard taper pipe thread ASME B1.20.1
Taper 1:16, for threads used with jointing compound
Specification: straight shank with internal coolant
and right hand spiral flutes
NPT
NPT
NPTF
NPTF
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFM NPT D T F
P D≥ z blank TiCN TiAlN
d 1 l 1 l 2 d 2
Fräser Gg/1“ für Gew - Ø Nuten- uncoated
Nenn-Ø for thread Ø zahl
Cutter tpi No. of
nom. Ø flutes
G
Art.-Nr. a Art.-Nr. a Art.-Nr. a
14,5 14 NPT 1/2“ 19,05 90 16 5 300336 408,00 301101 439,00 300340 439,00
18,5 11,5 NPT 1“ 23,19 90 20 5 300337 500,00 301102 535,00 300341 535,00
Beachten Sie den kleinsten fräsbaren Gewindedurchmesser D≥ Caution - please look at the smallest thread diameter D≥
for the GFM tool system
M
MF GF
M keg.
M taper NPTF
Vollhartmetall-Gewindefräser
G
BSW für Innengewinde
BSF
DIN 477 NPTF-Kegeliges Amerikanisches
R, BA, Pg
Rohrgewinde ANSI B1.20.3
UNC Kegel 1:16, Für Gewinde ohne Dichtmittel
UNF Ausführung: Zylinderschaft mit Kühlkanal und
UNEF
UN, UNS Rechtsspiralnuten
Solid carbide thread milling cutters
NPSM for internal threads
NPT American Standard taper pipe thread ANSI B1.20.3
NPTF
Tr, Rd Taper 1:16, For threads used without jointing compound
Specification: Straight shank with internal coolant
and right hand spiral flutes

DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GF D T F
D P l 1 l 2 d 2 z blank TiCN TiAlN
Gg/1“ Nuten- uncoated
zahl
tpi No. of
G flutes
M Art.-Nr. a Art.-Nr. a Art.-Nr. a
MF
NPTF 1/16“ 27 9,86 62 8 3 310042 207,00 310043 234,00 310044 234,00
NPTF 1/8“ 27 9,90 64 8 4 301837 207,00 301297 234,00 301840 234,00
G
BSW NPTF 1/4“ 18 19,04 72 12 4 300255 266,00 304503 293,00 301841 293,00
BSF
R, Pg NPTF 3/8“ 18 14,82 80 14 4 300254 286,00 310041 315,00 300256 315,00
MF-EL
NPTF 1/2“ 14 19,10 80 14 4 303494 353,00 305035 384,00 303501 384,00
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJF
NPT 114 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
NPTF
Tr
EG
