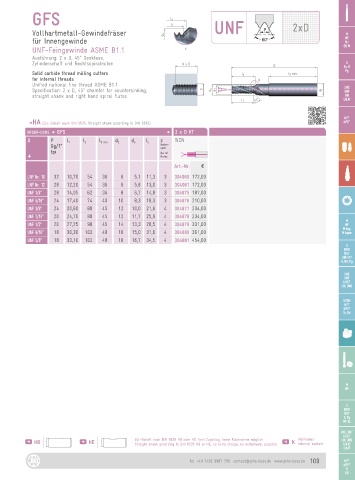

Page 109 - JBO-Katalog-2022

GFS

Vollhartmetall-Gewindefräser UNF 2xD M
für Innengewinde MF
M
MJ
UNF-Feingewinde ASME B1.1 EG M
Ausführung: 2 x D, 45° Senkfase,
Zylinderschaft und Rechtsspiralnuten G
Rc, R
G
Solid carbide thread milling cutters Pg
for internal threads
Unified national fine thread ASME B1.1 UNC
Specification: 2 x D, 45° chamfer for countersinking, d s UNF
UN
straight shank and right hand spiral flutes UNF
UNJF

NPT
NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D GFS D 2 x D KT
D P l 1 l 2 l 3 min. d 2 d s l s z TiCN
Gg/1“ Nuten-
zahl
tpi No. of
G flutes
Art.-Nr. a
UNF Nr. 10 32 10,70 54 36 6 5,1 11,3 3 304960 172,00
UNF Nr. 12 28 12,20 54 36 6 5,8 13,0 3 304961 172,00
UNF 1/4“ 28 14,05 62 36 8 6,7 14,8 3 304875 187,00
UNF 5/16“ 24 17,40 74 40 10 8,3 18,3 3 304876 210,00
UNF 3/8“ 24 20,60 80 45 12 10,0 21,6 4 304877 234,00
UNF 7/16“ 20 24,70 80 45 12 11,7 25,9 4 304878 234,00
M
UNF 1/2“ 20 27,25 90 45 14 13,3 28,5 4 304879 331,00 MF
M keg.
UNF 9/16“ 18 30,30 102 48 16 15,0 31,6 4 304880 361,00 M taper
UNF 5/8“ 18 33,10 102 48 18 16,7 34,5 4 304881 454,00
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
UNJC
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJF
