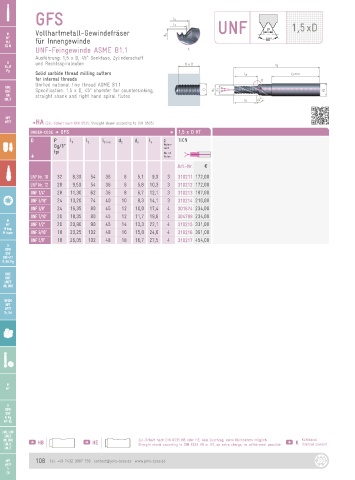

Page 108 - JBO-Katalog-2022

GFS

M Vollhartmetall-Gewindefräser UNF 1,5xD
MF
M
MJ für Innengewinde
EG M
UNF-Feingewinde ASME B1.1
Ausführung: 1,5 x D, 45° Senkfase, Zylinderschaft
G und Rechtsspiralnuten
G
Rc, R
Pg
Solid carbide thread milling cutters
for internal threads
Unified national fine thread ASME B1.1
UNC
UNF Specification: 1.5 x D, 45° chamfer for countersinking, d s
UNF straight shank and right hand spiral flutes
UN
UNJF
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFS D 1,5 x D KT
D P l 1 l 2 l 3 min. d 2 d s l s z TiCN
Gg/1“ Nuten-
zahl
tpi No. of
G flutes
Art.-Nr. a
UNF Nr. 10 32 8,30 54 36 6 5,1 9,0 3 310211 172,00
UNF Nr. 12 28 9,50 54 36 6 5,8 10,3 3 310212 172,00
UNF 1/4“ 28 11,30 62 36 8 6,7 12,1 3 310213 187,00
UNF 5/16“ 24 13,20 74 40 10 8,3 14,1 3 310214 210,00
UNF 3/8“ 24 16,35 80 45 12 10,0 17,4 4 301674 234,00
UNF 7/16“ 20 18,35 80 45 12 11,7 19,6 4 304799 234,00
M
MF UNF 1/2“ 20 20,90 90 45 14 13,3 22,1 4 310215 331,00
M keg.
M taper UNF 9/16“ 18 23,25 102 48 16 15,0 24,6 4 310216 361,00
UNF 5/8“ 18 26,05 102 48 18 16,7 27,5 4 310217 454,00
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
