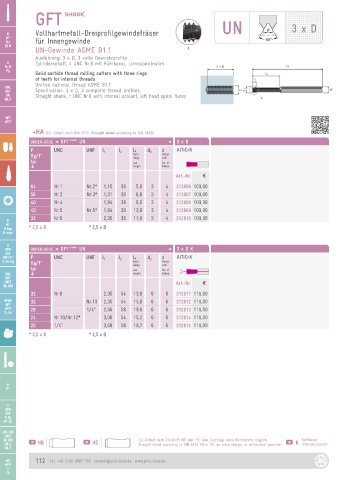

Page 112 - JBO-Katalog-2022

GFT

M Vollhartmetall-Dreiprofilgewindefräser UN 3 x D
MF
MJ für Innengewinde
EG M
UN-Gewinde ASME B1.1
Ausführung: 3 x D, 3 volle Gewindeprofile
G Zylinderschaft, ≥ UNC Nr.8 mit Kühlkanal, Linksspiralnuten
Rc, R
Pg
Solid carbide thread milling cutters with three rings
of teeth for internal threads
Unified national thread ASME B1.1
UNC
UNF Specification: 3 x D, 3 complete thread profiles
UN Straight shank, ≥ UNC Nr.8 with internal coolant, left hand spiral flutes
UNJF

NPT
NPTF

DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFT UN D 3 x D
P UNC UNF l 1 l 2 l 4 d 2 z AlTiCrN
Gg/1“ Nutz- Nuten-
länge
zahl
tpi use No. of
G length flutes
Art.-Nr. a
64 Nr.1 Nr.2* 1,15 39 5,8 3 4 312806 109,00
56 Nr.2 Nr.3* 1,31 39 6,8 3 4 312807 109,00
40 Nr.4 1,84 39 9,0 3 4 312808 109,00
40 Nr.5 Nr.6* 1,84 39 10,0 3 4 312809 109,00
32 Nr.6 2,30 39 11,0 3 4 312810 109,00
M
MF
M keg. * 2,5 x D * 2,5 x D
M taper
G
BSW ORDER-CODE D GFT UN D 3 x D K
BSF
DIN 477 P UNC UNF l 1 l 2 l 4 d 2 z AlTiCrN
R, BA, Pg Gg/1“ Nutz- Nuten-
zahl
länge
tpi use No. of
UNC G length flutes
UNF
UNEF Art.-Nr. a
UN, UNS
32 Nr.8 2,30 54 13,0 6 6 312811 116,00
NPSM 32 Nr.10 2,30 54 15,0 6 6 312812 116,00
NPT
NPTF 28 1/4“ 2,66 58 19,6 6 6 312813 116,00
Tr, Rd
24 Nr.10/Nr.12* 3,06 54 15,2 6 6 312814 116,00
20 1/4“ 3,68 58 19,7 6 6 312815 116,00
* 2,5 x D * 2,5 x D

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
NPT 112 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
NPTF
Tr
EG
