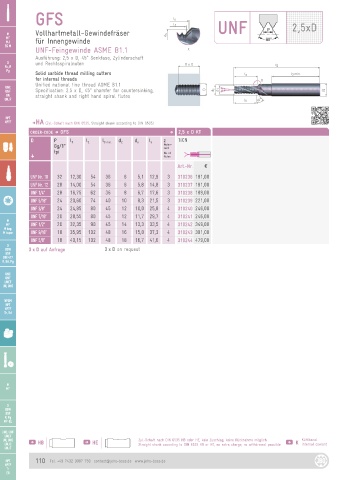

Page 110 - JBO-Katalog-2022

GFS

M Vollhartmetall-Gewindefräser UNF 2,5xD
MF
M
MJ für Innengewinde
EG M
UNF-Feingewinde ASME B1.1
Ausführung: 2,5 x D, 45° Senkfase, Zylinderschaft
G und Rechtsspiralnuten
G
Rc, R
Pg
Solid carbide thread milling cutters
for internal threads
Unified national fine thread ASME B1.1
UNC
UNF Specification: 2.5 x D, 45° chamfer for countersinking, d s
UNF straight shank and right hand spiral flutes
UN
UNJF
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFS D 2,5 x D KT
D P l 1 l 2 l 3 min. d 2 d s l s z TiCN
Gg/1“ Nuten-
zahl
tpi No. of
G flutes
Art.-Nr. a
UNF Nr. 10 32 12,30 54 36 6 5,1 12,9 3 310236 181,00
UNF Nr. 12 28 14,00 54 36 6 5,8 14,8 3 310237 181,00
UNF 1/4“ 28 16,75 62 36 8 6,7 17,6 3 310238 189,00
UNF 5/16“ 24 20,60 74 40 10 8,3 21,5 3 310239 221,00
UNF 3/8“ 24 24,85 80 45 12 10,0 25,8 4 310240 246,00
UNF 7/16“ 20 28,55 80 45 12 11,7 29,7 4 310241 246,00
M
MF UNF 1/2“ 20 32,35 90 45 14 13,3 33,5 4 310242 349,00
M keg.
M taper UNF 9/16“ 18 35,95 102 48 16 15,0 37,3 4 310243 381,00
UNF 5/8“ 18 40,15 102 48 18 16,7 41,6 4 310244 479,00
G
BSW 3 x D auf Anfrage 3 x D on request
