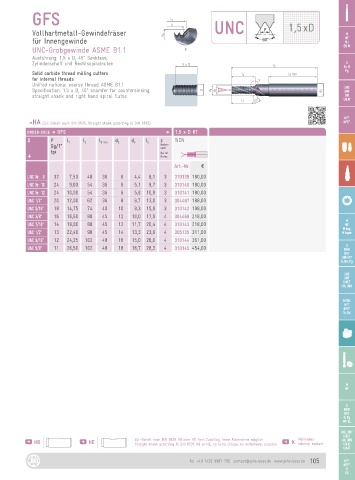

Page 105 - JBO-Katalog-2022

GFS

Vollhartmetall-Gewindefräser UNC 1,5xD M
für Innengewinde MF
M
MJ
UNC-Grobgewinde ASME B1.1 EG M
Ausführung: 1,5 x D, 45° Senkfase,
Zylinderschaft und Rechtsspiralnuten G
Rc, R
G
Solid carbide thread milling cutters Pg
for internal threads
Unified national coarse thread ASME B1.1 UNC
Specification: 1.5 x D, 45° chamfer for countersinking, d s UNF
straight shank and right hand spiral flutes UNC
UN
UNJF

NPT
NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D GFS D 1,5 x D KT
D P l 1 l 2 l 3 min. d 2 d s l s z TiCN
Gg/1“ Nuten-
zahl
tpi No. of
G flutes
Art.-Nr. a
UNC Nr. 8 32 7,50 48 36 6 4,4 8,1 3 310139 180,00
UNC Nr. 10 24 9,00 54 36 6 5,1 9,7 3 310140 180,00
UNC Nr. 12 24 10,00 54 36 6 5,8 10,9 3 310141 180,00
UNC 1/4“ 20 12,00 62 36 8 6,7 13,0 3 304467 188,00
UNC 5/16“ 18 14,75 74 40 10 8,3 15,9 3 310142 198,00
UNC 3/8“ 16 16,60 80 45 12 10,0 17,9 4 304468 218,00
M
UNC 7/16“ 14 19,00 80 45 12 11,7 20,4 4 310143 218,00 MF
M keg.
UNC 1/2“ 13 22,40 90 45 14 13,3 23,9 4 305135 311,00 M taper
UNC 9/16“ 12 24,25 102 48 16 15,0 26,0 4 310144 361,00
G
UNC 5/8“ 11 26,50 102 48 18 16,7 28,3 4 310145 454,00 BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 105 NPT
