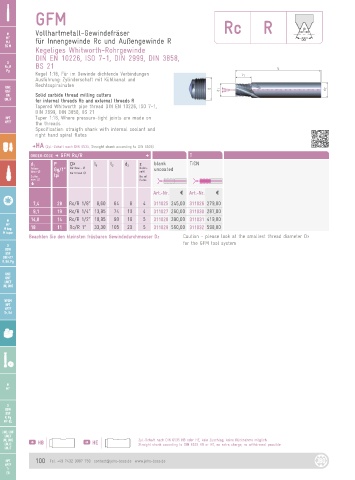

Page 100 - JBO-Katalog-2022

GFM Rc R

M Vollhartmetall-Gewindefräser
MF
M
MJ für Innengewinde Rc und Außengewinde R
EG M
Kegeliges Whitworth-Rohrgewinde
DIN EN 10226, ISO 7-1, DIN 2999, DIN 3858,
Rc G BS 21
Rc, R
Pg R
Kegel 1:16, Für im Gewinde dichtende Verbindungen
Ausführung: Zylinderschaft mit Kühlkanal und
Rechtsspiralnuten
UNC
UNF
UNC Solid carbide thread milling cutters
UN
UNJF for internal threads Rc and external threads R
Tapered Whitworth pipe thread DIN EN 10226, ISO 7-1,
DIN 2999, DIN 3858, BS 21
NPT Taper 1:16, Where pressure-tight joints are made on
NPT
NPTF the threads
Specification: straigth shank with internal coolant and
right hand spiral flutes
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFM Rc/R D T
P D≥ z blank TiCN
d 1 l 1 l 2 d 2
Fräser Gg/1“ für Gew - Ø Nuten- uncoated
Nenn-Ø for thread Ø zahl
Cutter tpi No. of
nom. Ø flutes
G
Art.-Nr. a Art.-Nr. a
7,4 28 Rc/R 1/8“ 8,60 64 8 4 311025 245,00 311026 279,00
9,1 19 Rc/R 1/4“ 13,95 74 10 4 311027 260,00 311030 287,00
M 14,8 14 Rc/R 1/2“ 18,95 90 16 5 311028 390,00 311031 419,00
MF
M keg. 18 11 Rc/R 1“ 33,30 105 20 5 311029 560,00 311032 598,00
M taper
Beachten Sie den kleinsten fräsbaren Gewindedurchmesser D≥ Caution - please look at the smallest thread diameter D≥
for the GFM tool system
G
BSW
BSF
DIN 477
R, BA, Pg
UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJF
