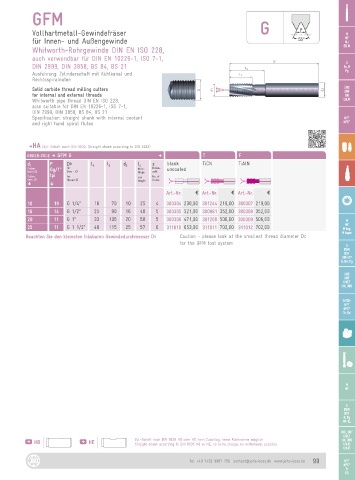

Page 99 - JBO-Katalog-2022

GFM

Vollhartmetall-Gewindefräser G M
für Innen- und Außengewinde MF
M
MJ
Whitworth-Rohrgewinde DIN EN ISO 228, EG M
auch verwendbar für DIN EN 10226-1, ISO 7-1, G
DIN 2999, DIN 3858, BS 84, BS 21 Rc, R
G
Ausführung: Zylinderschaft mit Kühlkanal und Pg
Rechtsspiralnuten
Solid carbide thread milling cutters UNC
UNF
for internal and external threads UNC
UN
Whitworth pipe thread DIN EN ISO 228, UNJF
also suitable for DIN EN 10226-1, ISO 7-1,
DIN 2999, DIN 3858, BS 84, BS 21
Specification: straight shank with internal coolant NPT
NPT
and right hand spiral flutes NPTF

DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFM G D T F
P D≥ z blank TiCN TiAlN
d 1 l 1 l 2 d 2 l 4
Fräser Gg/1“ für Nutz- Nuten- uncoated
Nenn-Ø Gew - Ø länge zahl
Cutter tpi for use No. of
nom. Ø thread Ø length flutes
G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a
10 19 G 1/4“ 16 70 10 25 4 300304 200,00 301244 219,00 300307 219,00
16 14 G 1/2“ 25 90 16 40 5 300305 321,00 300961 352,00 300308 352,00
20 11 G 1“ 33 105 20 50 5 300306 471,00 301208 506,00 300309 506,00 M
MF
25 11 G 1 1/2“ 40 115 25 57 6 311010 653,00 311011 702,00 311012 702,00 M keg.
M taper
Beachten Sie den kleinsten fräsbaren Gewindedurchmesser D≥ Caution - please look at the smallest thread diameter D≥
for the GFM tool system G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 99 NPT
