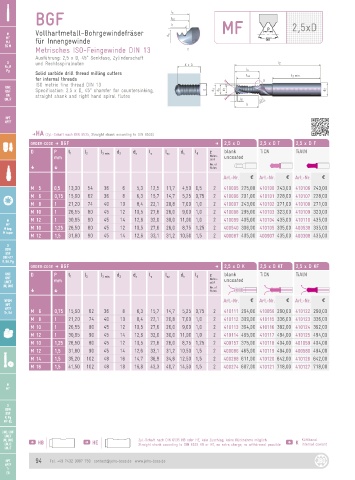

Page 94 - JBO-Katalog-2022

BGF l s
l sz
l 1
M Vollhartmetall-Bohrgewindefräser d s MF 2,5xD
MF
MF
MJ für Innengewinde
EG M
Metrisches ISO-Feingewinde DIN 13 X
Ausführung: 2,5 x D, 45° Senkfase, Zylinderschaft
G und Rechtsspiralnuten l 2
G
Rc, R X x D
Pg l s
Solid carbide drill thread milling cutters l sz l 3 min.
for internal threads X
ISO metric fine thread DIN 13
UNC
UNF Specification: 2.5 x D, 45° chamfer for countersinking, D d s d k d 1 d 2
UNC straight shank and right hand spiral flutes
UN
UNJF l 6 45°
l 1
NPT
NPT
NPTF
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D BGF D 2,5 x D 2,5 x D T 2,5 x D F
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 5 0,5 13,30 54 36 6 5,3 12,5 11,7 4,50 0,5 2 410095 225,00 410100 243,00 410106 243,00
M 6 0,75 15,90 62 36 8 6,3 15,7 14,7 5,25 0,75 2 410096 201,00 410101 228,00 410107 228,00
M 8 1 21,20 74 40 10 8,4 22,1 20,8 7,00 1,0 2 410097 243,00 410102 271,00 410108 271,00
M 10 1 26,55 80 45 12 10,5 27,6 26,0 9,00 1,0 2 410098 295,00 410103 323,00 410109 323,00
M M 12 1 30,95 90 45 14 12,6 32,0 30,0 11,00 1,0 2 410099 405,00 410104 435,00 410110 435,00
MF
M keg. M 10 1,25 26,50 80 45 12 10,5 27,6 26,0 8,75 1,25 2 400540 306,00 410105 335,00 400538 335,00
M taper
M 12 1,5 31,80 90 45 14 12,6 33,1 31,2 10,50 1,5 2 400087 405,00 400907 435,00 400308 435,00
G
BSW
BSF
DIN 477
R, BA, Pg
ORDER-CODE D BGF D 2,5 x D K 2,5 x D KT 2,5 x D KF
UNC D P z blank TiCN TiAlN
UNF mm l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 Nuten- uncoated
UNEF zahl
UN, UNS No. of
G G flutes
NPSM Art.-Nr. a Art.-Nr. a Art.-Nr. a
NPT
NPTF M 6 0,75 15,90 62 36 8 6,3 15,7 14,7 5,25 0,75 2 410111 264,00 410056 290,00 410122 290,00
Tr, Rd
M 8 1 21,20 74 40 10 8,4 22,1 20,8 7,00 1,0 2 410112 309,00 410115 336,00 410123 336,00
M 10 1 26,55 80 45 12 10,5 27,6 26,0 9,00 1,0 2 410113 364,00 410116 392,00 410124 392,00
M 12 1 30,95 90 45 14 12,6 32,0 30,0 11,00 1,0 2 410114 465,00 410117 494,00 410125 494,00
M 10 1,25 26,50 80 45 12 10,5 27,6 26,0 8,75 1,25 2 400157 375,00 410118 404,00 401059 404,00
M 12 1,5 31,80 90 45 14 12,6 33,1 31,2 10,50 1,5 2 400086 465,00 410119 494,00 400580 494,00
M 14 1,5 35,20 102 48 16 14,7 36,9 34,6 12,50 1,5 2 400288 611,00 410120 642,00 410126 642,00
M 16 1,5 41,50 102 48 18 16,8 43,3 40,7 14,50 1,5 2 400274 687,00 410121 718,00 410127 718,00

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
NPT 94 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
