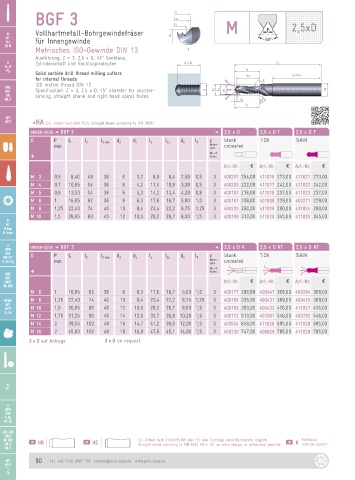

Page 90 - JBO-Katalog-2022

BGF 3

M Vollhartmetall-Bohrgewindefräser M 2,5xD
MF
M
MJ für Innengewinde
EG M
Metrisches ISO-Gewinde DIN 13
Ausführung: Z = 3, 2,5 x D, 45° Senkfase,
G Zylinderschaft und Rechtsspiralnuten
G
Rc, R
Pg
Solid carbide drill thread milling cutters
for internal threads
ISO metric thread DIN 13
UNC
UNF Specification: Z = 3, 2.5 x D, 45° chamfer for counter-
UNC sinking, straight shank and right hand spiral flutes
UN
UNJF
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D BGF 3 D 2,5 x D 2,5 x D T 2,5 x D F
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 3 0,5 8,40 48 36 6 3,2 8,9 8,4 2,50 0,5 3 400257 254,00 411016 273,00 411021 273,00
M 4 0,7 10,85 54 36 6 4,2 11,4 10,8 3,30 0,5 3 400203 222,00 411017 242,00 411022 242,00
M 5 0,8 13,50 54 36 6 5,3 14,2 13,4 4,20 0,8 3 400183 216,00 411018 237,00 411023 237,00
M 6 1 16,85 62 36 8 6,3 17,6 16,7 5,00 1,0 3 400187 208,00 401038 229,00 400271 229,00
M 8 1,25 22,40 74 40 10 8,4 23,4 22,2 6,75 1,25 3 400235 260,00 411019 290,00 411024 290,00
M 10 1,5 26,95 80 45 12 10,5 28,2 26,7 8,50 1,5 3 400199 313,00 411020 345,00 411025 345,00
M
MF
M keg.
M taper
G ORDER-CODE D BGF 3 D 2,5 x D K 2,5 x D KT 2,5 x D KF
BSW
BSF D P z blank TiCN TiAlN
DIN 477 l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 Nuten-
R, BA, Pg mm zahl uncoated
No. of
G flutes
UNC
UNF
UNEF Art.-Nr. a Art.-Nr. a Art.-Nr. a
UN, UNS
M 6 1 16,85 62 36 8 6,3 17,6 16,7 5,00 1,0 3 400177 280,00 400447 308,00 400284 308,00
NPSM M 8 1,25 22,40 74 40 10 8,4 23,4 22,2 6,75 1,25 3 400166 335,00 400431 369,00 400415 369,00
NPT
NPTF M 10 1,5 26,95 80 45 12 10,5 28,2 26,7 8,50 1,5 3 400169 393,00 400432 426,00 411027 426,00
Tr, Rd
M 12 1,75 31,25 90 45 14 12,6 32,7 30,8 10,25 1,5 3 400172 513,00 401001 546,00 400792 546,00
M 14 2 39,55 102 48 16 14,7 41,2 39,0 12,00 1,5 3 400554 659,00 411026 695,00 411028 695,00
M 16 2 45,90 102 48 18 16,8 47,6 45,1 14,00 1,5 3 400230 747,00 400629 785,00 411029 785,00
3 x D auf Anfrage 3 x D on request

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
