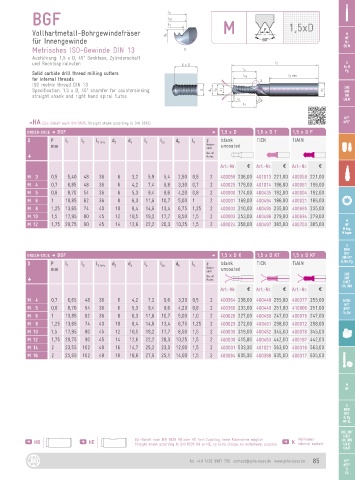

Page 85 - JBO-Katalog-2022

BGF l s
l sz
l 1
Vollhartmetall-Bohrgewindefräser d s M 1,5xD M
für Innengewinde MF
MJ
Metrisches ISO-Gewinde DIN 13 X EG M
Ausführung: 1,5 x D, 45° Senkfase, Zylinderschaft
und Rechtsspiralnuten X x D l 2 G
l s Rc, R
Pg
Solid carbide drill thread milling cutters l sz l 3 min.
for internal threads X
ISO metric thread DIN 13 UNC
Specification: 1.5 x D, 45° chamfer for countersinking, D d s d k d 1 d 2 UNF
straight shank and right hand spiral flutes UN
l 6 45° UNJF
l 1
NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF

ORDER-CODE D BGF D 1,5 x D 1,5 x D T 1,5 x D F
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 3 0,5 5,40 48 36 6 3,2 5,9 5,4 2,50 0,5 2 400058 206,00 401013 221,00 400059 221,00
M 4 0,7 6,85 48 36 6 4,2 7,4 6,8 3,30 0,7 2 400025 179,00 401014 196,00 400061 196,00
M 5 0,8 8,70 54 36 6 5,3 9,4 8,6 4,20 0,8 2 400000 174,00 400435 192,00 400004 192,00
M 6 1 10,85 62 36 8 6,3 11,6 10,7 5,00 1 2 400001 169,00 400494 186,00 400021 186,00
M 8 1,25 13,65 74 40 10 8,4 14,6 13,4 6,75 1,25 2 400002 210,00 400495 235,00 400695 235,00
M 10 1,5 17,95 80 45 12 10,5 19,2 17,7 8,50 1,5 2 400003 253,00 400496 279,00 400694 279,00
M
M 12 1,75 20,75 90 45 14 12,6 22,2 20,3 10,25 1,5 2 400024 358,00 400497 385,00 400703 385,00 MF
M keg.
M taper
G
BSW
BSF
ORDER-CODE D BGF D 1,5 x D K 1,5 x D KT 1,5 x D KF DIN 477
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN R, BA, Pg
mm Nuten- uncoated
zahl
No. of UNC
G flutes UNF
UNEF
UN, UNS
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 4 0,7 6,65 48 36 6 4,2 7,2 6,6 3,30 0,5 2 400364 238,00 400448 255,00 400377 255,00 NPSM
NPT
M 5 0,8 8,70 54 36 6 5,3 9,4 8,6 4,20 0,8 2 400366 233,00 400449 251,00 410006 251,00 NPTF
Tr, Rd
M 6 1 10,85 62 36 8 6,3 11,6 10,7 5,00 1,0 2 400026 227,00 400450 247,00 400075 247,00
M 8 1,25 13,65 74 40 10 8,4 14,6 13,4 6,75 1,25 2 400029 272,00 400451 298,00 400072 298,00
M 10 1,5 17,95 80 45 12 10,5 19,2 17,7 8,50 1,5 2 400030 319,00 400452 345,00 400070 345,00
M 12 1,75 20,75 90 45 14 12,6 22,2 20,3 10,25 1,5 2 400038 415,00 400453 442,00 400197 442,00
M 14 2 23,55 102 48 16 14,7 25,2 23,0 12,00 1,5 2 400031 533,00 401021 563,00 400316 563,00
M 16 2 25,90 102 48 18 16,8 27,6 25,1 14,00 1,5 2 400084 605,00 400398 635,00 400317 635,00

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 85 NPT
NPTF
Tr
EG
