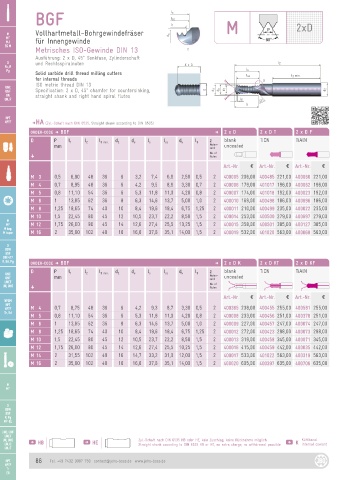

Page 86 - JBO-Katalog-2022

BGF l s
l sz
l 1
M Vollhartmetall-Bohrgewindefräser d s M 2xD
MF
M
MJ für Innengewinde
EG M
Metrisches ISO-Gewinde DIN 13 X
Ausführung: 2 x D, 45° Senkfase, Zylinderschaft
G und Rechtsspiralnuten l 2
Rc, R X x D
G
Pg l s
Solid carbide drill thread milling cutters l sz l 3 min.
for internal threads X
ISO metric thread DIN 13
UNC
UNF Specification: 2 x D, 45° chamfer for countersinking, D d s d k d 1 d 2
UNC straight shank and right hand spiral flutes
UN
UNJF l 6 45°
l 1
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D BGF D 2 x D 2 x D T 2 x D F
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 3 0,5 6,90 48 36 6 3,2 7,4 6,9 2,50 0,5 2 400005 206,00 400485 221,00 400060 221,00
M 4 0,7 8,95 48 36 6 4,2 9,5 8,9 3,30 0,7 2 400006 179,00 401017 196,00 400062 196,00
M 5 0,8 11,10 54 36 6 5,3 11,8 11,0 4,20 0,8 2 400007 174,00 401018 192,00 400023 192,00
M 6 1 13,85 62 36 8 6,3 14,6 13,7 5,00 1,0 2 400010 169,00 400498 186,00 400696 186,00
M 8 1,25 18,65 74 40 10 8,4 19,6 18,4 6,75 1,25 2 400011 210,00 400499 235,00 400022 235,00
M 10 1,5 22,45 80 45 12 10,5 23,7 22,2 8,50 1,5 2 400014 253,00 400500 279,00 400697 279,00
M
MF M 12 1,75 26,00 90 45 14 12,6 27,4 25,5 10,25 1,5 2 400015 358,00 400501 385,00 400127 385,00
M keg.
M taper M 16 2 35,90 102 48 18 16,8 37,6 35,1 14,00 1,5 2 400019 532,00 401020 563,00 400068 563,00
G
BSW
BSF
DIN 477
R, BA, Pg
ORDER-CODE D BGF D 2 x D K 2 x D KT 2 x D KF
D P z blank TiCN TiAlN
UNC l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 Nuten-
UNF mm zahl uncoated
UNEF No. of
UN, UNS G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
NPSM
NPT
NPTF M 4 0,7 8,75 48 36 6 4,2 9,3 8,7 3,30 0,5 2 400365 238,00 400455 255,00 400581 255,00
Tr, Rd
M 5 0,8 11,10 54 36 6 5,3 11,8 11,0 4,20 0,8 2 400008 233,00 400456 251,00 400378 251,00
M 6 1 13,85 62 36 8 6,3 14,6 13,7 5,00 1,0 2 400009 227,00 400457 247,00 400074 247,00
M 8 1,25 18,65 74 40 10 8,4 19,6 18,4 6,75 1,25 2 400012 272,00 400423 298,00 400073 298,00
M 10 1,5 22,45 80 45 12 10,5 23,7 22,2 8,50 1,5 2 400013 319,00 400458 345,00 400071 345,00
M 12 1,75 26,00 90 45 14 12,6 27,4 25,5 10,25 1,5 2 400016 415,00 400459 442,00 400035 442,00
M 14 2 31,55 102 48 16 14,7 33,2 31,0 12,00 1,5 2 400017 533,00 401022 563,00 400319 563,00
M 16 2 35,90 102 48 18 16,8 37,6 35,1 14,00 1,5 2 400020 605,00 400397 635,00 400706 635,00

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
NPT 86 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
NPTF
Tr
EG
