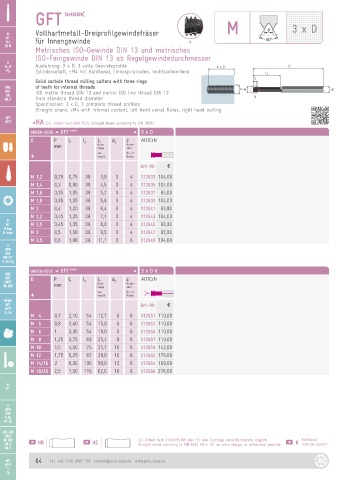

Page 84 - JBO-Katalog-2022

GFT

M Vollhartmetall-Dreiprofilgewindefräser M 3 x D
MF
M
MJ für Innengewinde
EG M
Metrisches ISO-Gewinde DIN 13 und metrisches
ISO-Feingewinde DIN 13 ab Regelgewindedurchmesser
G
Rc, R Ausführung: 3 x D, 3 volle Gewindeprofile
G
Pg Zylinderschaft, ≥M4 mit Kühlkanal, Linksspiralnuten, rechtsschneidend
Solid carbide thread milling cutters with three rings
UNC of teeth for internal threads
UNF ISO metric thread DIN 13 and metric ISO fine thread DIN 13 d 2
UNC
UN
UNJF from standard thread diameter
Specification: 3 x D, 3 complete thread profiles
Straight shank, ≥M4 with internal coolant, left hand spiral flutes, right hand cutting
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFT D 3 x D
D P l 1 l 2 l 4 d 2 z AlTiCrN
mm Nutz- Nuten-
länge
zahl
use No. of
G length flutes
Art.-Nr. a
M 1,2 0,25 0,75 39 3,9 3 4 312633 104,00
M 1,4 0,3 0,90 39 4,5 3 4 312635 104,00
M 1,6 0,35 1,05 39 5,2 3 4 312637 93,00
M 1,8 0,35 1,05 39 5,8 3 4 312639 104,00
M 2 0,4 1,20 39 6,4 3 4 312641 93,00
M 2,2 0,45 1,35 39 7,1 3 4 312643 104,00
M
MF M 2,5 0,45 1,35 39 8,0 3 4 312645 93,00
M keg.
M taper M 3 0,5 1,50 39 9,5 3 4 312647 93,00
M 3,5 0,6 1,80 39 11,1 3 6 312649 104,00
G
BSW
BSF
DIN 477
R, BA, Pg
ORDER-CODE D GFT D 3 x D K
UNC
UNF D P z AlTiCrN
UNEF l 1 l 2 l 4 d 2 Nuten-
Nutz-
UN, UNS mm länge zahl
use No. of
G length flutes
NPSM
NPT Art.-Nr. a
NPTF
Tr, Rd
M 4 0,7 2,10 54 12,7 6 6 312651 110,00
M 5 0,8 2,40 54 15,8 6 6 312653 110,00
M 6 1 3,00 54 19,0 6 6 312655 110,00
M 8 1,25 3,75 68 25,4 8 6 312657 110,00
M 10 1,5 4,50 75 31,7 10 6 312659 142,00
M 12 1,75 5,25 82 38,0 10 6 312662 176,00
M 14/16 2 6,00 100 50,0 12 6 312664 199,00
M 18/20 2,5 7,50 115 62,0 16 6 312666 276,00
