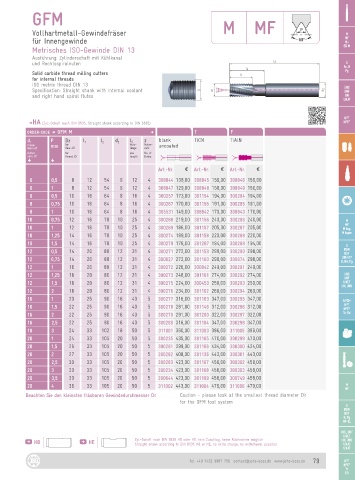

Page 79 - JBO-Katalog-2022

GFM

Vollhartmetall-Gewindefräser M MF M
für Innengewinde MF
MJ
Metrisches ISO-Gewinde DIN 13 EG M
Ausführung: Zylinderschaft mit Kühlkanal
und Rechtsspiralnuten G
Rc, R
Solid carbide thread milling cutters Pg
for internal threads
ISO metric thread DIN 13 UNC
Specification: Straight shank with internal coolant UNF
and right hand spiral flutes UN
UNJF

NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D GFM M D T F
P D≥ z blank TiCN TiAlN
d 1 l 1 l 2 d 2 l 4
Fräser mm für Nutz- Nuten- uncoated
Nenn-Ø Gew.-Ø länge zahl
Cutter for use No. of
nom. Ø thread Ø length flutes
G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a
6 0,5 8 12 54 6 12 4 308844 138,00 308845 159,00 308846 159,00
6 1 8 12 54 6 12 4 308847 129,00 308848 150,00 308849 150,00
8 0,5 10 16 64 8 16 4 300257 173,00 301154 194,00 300284 194,00
8 0,75 10 16 64 8 16 4 300267 170,00 301155 191,00 300285 191,00
8 1 10 16 64 8 16 4 305531 149,00 308842 170,00 308843 170,00
10 0,75 12 16 70 10 25 4 300268 219,00 301156 240,00 300286 240,00 M
MF
10 1 12 16 70 10 25 4 300269 186,00 301157 205,00 300287 205,00 M keg.
10 1,25 14 16 70 10 25 4 300274 199,00 301158 220,00 300288 220,00 M taper
10 1,5 14 16 70 10 25 4 300270 176,00 301267 194,00 300289 194,00 G
12 0,5 14 20 80 12 31 4 300271 272,00 301159 298,00 300290 298,00 BSW
BSF
DIN 477
12 0,75 14 20 80 12 31 4 300627 272,00 301160 298,00 300674 298,00 R, BA, Pg
12 1 16 20 80 12 31 4 300272 226,00 300842 249,00 300291 249,00
12 1,25 16 20 80 12 31 4 300273 248,00 301161 274,00 300292 274,00 UNC
UNF
12 1,5 16 20 80 12 31 4 300275 224,00 300453 250,00 300293 250,00 UNEF
UN, UNS
12 2 16 20 80 12 31 4 300276 234,00 301162 260,00 300294 260,00
16 1 20 25 90 16 40 5 300277 316,00 301163 347,00 300295 347,00 NPSM
NPT
16 1,5 22 25 90 16 40 5 300278 281,00 301146 312,00 300296 312,00 NPTF
16 2 22 25 90 16 40 5 300279 291,00 301200 322,00 300297 322,00 Tr, Rd
16 2,5 22 25 90 16 40 5 300280 316,00 301164 347,00 300298 347,00
18 3 24 33 102 18 50 5 311001 360,00 311003 396,00 311005 396,00
20 1 24 33 105 20 50 5 300235 435,00 301165 470,00 300299 470,00
20 1,5 26 33 105 20 50 5 300281 399,00 301166 434,00 300300 434,00
20 2 27 33 105 20 50 5 300282 408,00 301136 443,00 300301 443,00
20 2,5 30 33 105 20 50 5 300283 423,00 301167 458,00 300302 458,00
20 3 30 33 105 20 50 5 300234 423,00 301168 458,00 300303 458,00
20 3,5 30 33 105 20 50 5 300644 423,00 301169 458,00 300749 458,00
20 4 36 33 105 20 50 5 311002 443,00 311004 479,00 311006 479,00 M
MF
Beachten Sie den kleinsten fräsbaren Gewindedurchmesser D≥ Caution - please look at the smallest thread diameter D≥
for the GFM tool system
G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich UN, UNS
UNJC
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJF
