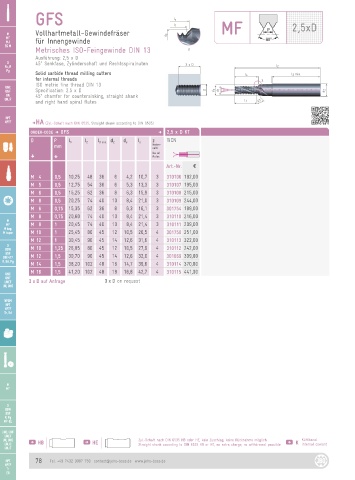

Page 78 - JBO-Katalog-2022

GFS

M Vollhartmetall-Gewindefräser MF 2,5xD
MF
MF
MJ für Innengewinde
EG M
Metrisches ISO-Feingewinde DIN 13
Ausführung: 2,5 x D
G 45° Senkfase, Zylinderschaft und Rechtsspiralnuten
Rc, R
G
Pg
Solid carbide thread milling cutters
for internal threads
ISO metric fine thread DIN 13
UNC
UNF Specification: 2.5 x D d s
UNC 45° chamfer for countersinking, straight shank
UN
UNJF
and right hand spiral flutes
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFS D 2,5 x D KT
D P l 1 l 2 l 3 min. d 2 d s l s z TiCN
mm Nuten-
zahl
No. of
G G flutes
Art.-Nr. a
M 4 0,5 10,25 48 36 6 4,2 10,7 3 310106 192,00
M 5 0,5 12,75 54 36 6 5,3 13,3 3 310107 195,00
M 6 0,5 15,25 62 36 8 6,3 15,9 3 310108 215,00
M 8 0,5 20,25 74 40 10 8,4 21,0 3 310109 244,00
M 6 0,75 15,35 62 36 8 6,3 16,1 3 301754 189,00
M 8 0,75 20,60 74 40 10 8,4 21,4 3 310110 216,00
M
MF M 8 1 20,45 74 40 10 8,4 21,4 3 310111 209,00
M keg.
M taper M 10 1 25,45 80 45 12 10,5 26,5 4 301750 251,00
M 12 1 30,45 90 45 14 12,6 31,6 4 310113 322,00
G 1,25 26,85 80 45 12 10,5 27,9 4 310112 242,00
BSW M 10
BSF 30,70 90 45 14 12,6 32,0 4 301669 309,00
DIN 477 M 12 1,5
R, BA, Pg
M 14 1,5 38,20 102 48 16 14,7 39,6 4 310114 370,00
M 16 1,5 41,20 102 48 18 16,8 42,7 4 310115 441,00
UNC
UNF
UNEF 3 x D auf Anfrage 3 x D on request
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
