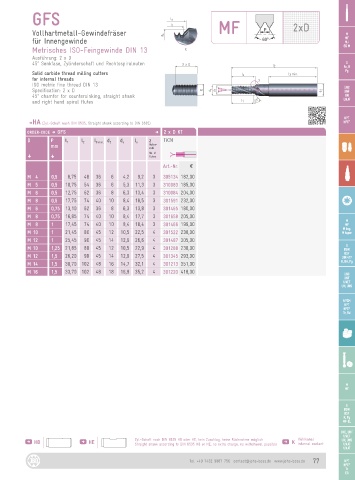

Page 77 - JBO-Katalog-2022

GFS

Vollhartmetall-Gewindefräser MF 2xD M
für Innengewinde MF
MJ
Metrisches ISO-Feingewinde DIN 13 EG M
Ausführung: 2 x D
45° Senkfase, Zylinderschaft und Rechtsspiralnuten G
Rc, R
Solid carbide thread milling cutters Pg
for internal threads
ISO metric fine thread DIN 13 UNC
Specification: 2 x D d s UNF
45° chamfer for countersinking, straight shank UN
and right hand spiral flutes UNJF

NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF

ORDER-CODE D GFS D 2 x D KT
D P l 1 l 2 l 3 min. d 2 d s l s z TiCN
mm Nuten-
zahl
No. of
G G flutes
Art.-Nr. a
M 4 0,5 8,75 48 36 6 4,2 9,2 3 305134 182,00
M 5 0,5 10,75 54 36 6 5,3 11,3 3 310083 185,00
M 6 0,5 12,75 62 36 8 6,3 13,4 3 310084 204,00
M 8 0,5 17,75 74 40 10 8,4 18,5 3 301591 232,00
M 6 0,75 13,10 62 36 8 6,3 13,8 3 301465 180,00
M 8 0,75 16,85 74 40 10 8,4 17,7 3 301658 205,00
M
M 8 1 17,45 74 40 10 8,4 18,4 3 301466 199,00 MF
M keg.
M 10 1 21,45 80 45 12 10,5 22,5 4 301522 238,00 M taper
M 12 1 25,45 90 45 14 12,6 26,6 4 301487 305,00
G
M 10 1,25 21,85 80 45 12 10,5 22,9 4 301288 230,00 BSW
BSF
M 12 1,5 26,20 90 45 14 12,6 27,5 4 301345 293,00 DIN 477
M 14 1,5 30,70 102 48 16 14,7 32,1 4 301213 351,00 R, BA, Pg
M 16 1,5 33,70 102 48 18 16,8 35,2 4 301220 418,00 UNC
UNF
UNEF
UN, UNS

NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 77 NPT
