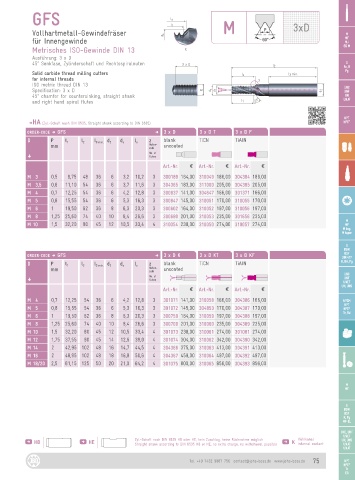

GFS

Vollhartmetall-Gewindefräser M 3xD M
für Innengewinde MF
MJ
Metrisches ISO-Gewinde DIN 13 EG M
Ausführung: 3 x D
45° Senkfase, Zylinderschaft und Rechtsspiralnuten G
Rc, R
Solid carbide thread milling cutters Pg
for internal threads
ISO metric thread DIN 13 UNC
Specification: 3 x D d s UNF
45° chamfer for countersinking, straight shank UN
and right hand spiral flutes UNJF

NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF

ORDER-CODE D GFS D 3 x D 3 x D T 3 x D F
D P l 1 l 2 l 3 min. d 2 d s l s z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 3 0,5 9,75 48 36 6 3,2 10,2 3 300189 164,00 310049 186,00 304384 186,00
M 3,5 0,6 11,10 54 36 6 3,7 11,6 3 304365 183,00 311000 205,00 304385 205,00
M 4 0,7 12,25 54 36 6 4,2 12,8 3 300837 141,00 304647 166,00 301371 166,00
M 5 0,8 15,55 54 36 6 5,3 16,3 3 300847 145,00 310051 170,00 310055 170,00
M 6 1 19,50 62 36 8 6,3 20,3 3 300602 164,00 310052 197,00 310056 197,00
M 8 1,25 25,60 74 40 10 8,4 26,6 3 300680 201,00 310053 235,00 301656 235,00
M
M 10 1,5 32,20 80 45 12 10,5 33,4 4 310054 238,00 310050 274,00 310057 274,00 MF
M keg.
M taper
G
BSW
BSF
ORDER-CODE D GFS D 3 x D K 3 x D KT 3 x D KF DIN 477
D P l 1 l 2 l 3 min. d 2 d s l s z blank TiCN TiAlN R, BA, Pg
mm Nuten- uncoated
zahl
No. of UNC
G flutes UNF
UNEF
UN, UNS
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 4 0,7 12,25 54 36 6 4,2 12,8 3 301071 141,00 310058 166,00 304386 166,00 NPSM
NPT
M 5 0,8 15,55 54 36 6 5,3 16,3 3 301072 145,00 304853 170,00 304387 170,00 NPTF
Tr, Rd
M 6 1 19,50 62 36 8 6,3 20,3 3 300759 164,00 310059 197,00 304388 197,00
M 8 1,25 25,60 74 40 10 8,4 26,6 3 300700 201,00 310060 235,00 304389 235,00
M 10 1,5 32,20 80 45 12 10,5 33,4 4 301073 238,00 310061 274,00 301081 274,00
M 12 1,75 37,55 90 45 14 12,6 39,0 4 301074 304,00 310062 342,00 304390 342,00
M 14 2 42,95 102 48 16 14,7 44,5 4 304366 375,00 310063 413,00 304391 413,00
M 16 2 48,95 102 48 18 16,8 50,6 4 304367 459,00 310064 497,00 304392 497,00
M 18/20 2,5 61,15 125 50 20 21,0 64,2 4 301075 800,00 310065 856,00 304393 856,00

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
