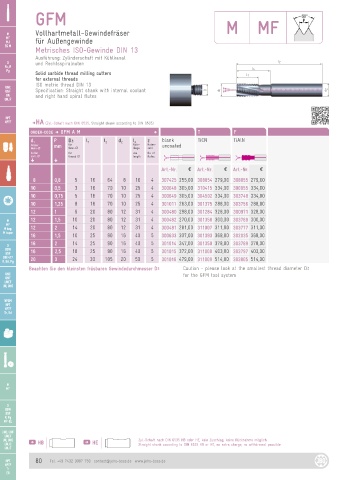

Page 80 - JBO-Katalog-2022

GFM

M Vollhartmetall-Gewindefräser M MF
M MF
MF für Außengewinde
MJ
EG M
Metrisches ISO-Gewinde DIN 13
Ausführung: Zylinderschaft mit Kühlkanal
G und Rechtsspiralnuten
Rc, R
G
Pg
Solid carbide thread milling cutters
for external threads
ISO metric thread DIN 13
UNC
UNF Specification: Straight shank with internal coolant
UNC and right hand spiral flutes
UN
UNJF
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFM A M D T F
P D≥ z blank TiCN TiAlN
d 1 l 1 l 2 d 2 l 4
Fräser mm für Nutz- Nuten- uncoated
Nenn-Ø Gew.-Ø länge zahl
Cutter for use No. of
nom. Ø thread Ø length flutes
G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a
8 0,8 5 16 64 8 16 4 307425 255,00 308854 279,00 308855 279,00
10 0,5 3 16 70 10 25 4 300648 305,00 310415 334,00 300955 334,00
10 0,75 5 16 70 10 25 4 300649 305,00 304502 334,00 303748 334,00
10 1,25 8 16 70 10 25 4 301011 263,00 301375 288,00 303756 288,00
12 1 6 20 80 12 31 4 300480 298,00 301284 328,00 300971 328,00
M 12 1,5 10 20 80 12 31 4 300482 270,00 301358 300,00 303769 300,00
MF
M keg. 12 2 14 20 80 12 31 4 300481 281,00 311007 311,00 303777 311,00
M taper
16 1,5 10 25 90 16 40 5 300633 337,00 301393 368,00 302035 368,00
G 16 2 14 25 90 16 40 5 301014 347,00 301350 378,00 303789 378,00
BSW 16 2,5 18 25 90 16 40 5 301015 372,00 311008 403,00 303797 403,00
BSF
DIN 477 20 3 24 33 105 20 50 5 301016 479,00 311009 514,00 303805 514,00
R, BA, Pg
Beachten Sie den kleinsten fräsbaren Gewindedurchmesser D≥ Caution - please look at the smallest thread diameter D≥
UNC for the GFM tool system
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJF
NPT 80 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
