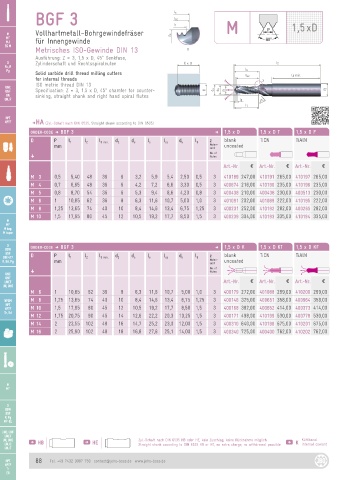

Page 88 - JBO-Katalog-2022

BGF 3

M Vollhartmetall-Bohrgewindefräser M 1,5xD
MF
M
MJ für Innengewinde
EG M
Metrisches ISO-Gewinde DIN 13
Ausführung: Z = 3, 1,5 x D, 45° Senkfase,
G Zylinderschaft und Rechtsspiralnuten
G
Rc, R
Pg
Solid carbide drill thread milling cutters
for internal threads
ISO metric thread DIN 13
UNC
UNF Specification: Z = 3, 1.5 x D, 45° chamfer for counter-
UNC sinking, straight shank and right hand spiral flutes
UN
UNJF
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D BGF 3 D 1,5 x D 1,5 x D T 1,5 x D F
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 3 0,5 5,40 48 36 6 3,2 5,9 5,4 2,50 0,5 3 410189 247,00 410191 265,00 410197 265,00
M 4 0,7 6,65 48 36 6 4,2 7,2 6,6 3,30 0,5 3 400674 216,00 410190 235,00 410196 235,00
M 5 0,8 8,70 54 36 6 5,3 9,4 8,6 4,20 0,8 3 400438 210,00 400436 230,00 400513 230,00
M 6 1 10,85 62 36 8 6,3 11,6 10,7 5,00 1,0 3 401091 202,00 401089 222,00 410195 222,00
M 8 1,25 13,65 74 40 10 8,4 14,6 13,4 6,75 1,25 3 400231 252,00 410192 282,00 400265 282,00
M 10 1,5 17,95 80 45 12 10,5 19,2 17,7 8,50 1,5 3 400239 304,00 410193 335,00 410194 335,00
M
MF
M keg.
M taper
G ORDER-CODE D BGF 3 D 1,5 x D K 1,5 x D KT 1,5 x D KF
BSW
BSF D P z blank TiCN TiAlN
DIN 477 l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 Nuten-
R, BA, Pg mm zahl uncoated
No. of
G flutes
UNC
UNF
UNEF Art.-Nr. a Art.-Nr. a Art.-Nr. a
UN, UNS
M 6 1 10,85 62 36 8 6,3 11,6 10,7 5,00 1,0 3 400179 272,00 401088 299,00 410200 299,00
NPSM M 8 1,25 13,65 74 40 10 8,4 14,6 13,4 6,75 1,25 3 400148 325,00 400651 358,00 400964 358,00
NPT
NPTF M 10 1,5 17,95 80 45 12 10,5 19,2 17,7 8,50 1,5 3 400168 382,00 400652 414,00 400373 414,00
Tr, Rd
M 12 1,75 20,75 90 45 14 12,6 22,2 20,3 10,25 1,5 3 400171 498,00 410199 530,00 400778 530,00
M 14 2 23,55 102 48 16 14,7 25,2 23,0 12,00 1,5 3 400310 640,00 410198 675,00 410201 675,00
M 16 2 25,90 102 48 18 16,8 27,6 25,1 14,00 1,5 3 400340 725,00 400400 762,00 410202 762,00

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
