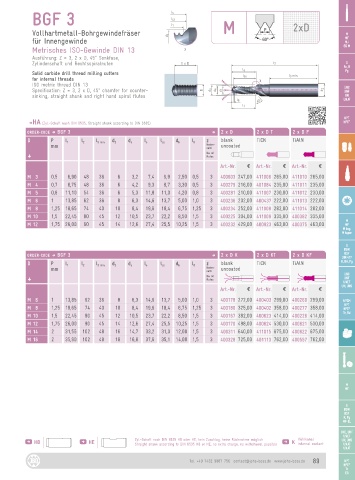

BGF 3

Vollhartmetall-Bohrgewindefräser M 2xD M
für Innengewinde MF
MJ
Metrisches ISO-Gewinde DIN 13 EG M
Ausführung: Z = 3, 2 x D, 45° Senkfase,
Zylinderschaft und Rechtsspiralnuten G
Rc, R
Solid carbide drill thread milling cutters Pg
for internal threads
ISO metric thread DIN 13 UNC
Specification: Z = 3, 2 x D, 45° chamfer for counter- UNF
sinking, straight shank and right hand spiral flutes UN
UNJF

NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF

ORDER-CODE D BGF 3 D 2 x D 2 x D T 2 x D F
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 3 0,5 6,90 48 36 6 3,2 7,4 6,9 2,50 0,5 3 400603 247,00 411006 265,00 411010 265,00
M 4 0,7 8,75 48 36 6 4,2 9,3 8,7 3,30 0,5 3 400279 216,00 401084 235,00 411011 235,00
M 5 0,8 11,10 54 36 6 5,3 11,8 11,0 4,20 0,8 3 400281 210,00 411007 230,00 411012 230,00
M 6 1 13,85 62 36 8 6,3 14,6 13,7 5,00 1,0 3 400236 202,00 400437 222,00 411013 222,00
M 8 1,25 18,65 74 40 10 8,4 19,6 18,4 6,75 1,25 3 400234 252,00 411008 282,00 411014 282,00
M 10 1,5 22,45 80 45 12 10,5 23,7 22,2 8,50 1,5 3 400225 304,00 411009 335,00 400382 335,00
M
M 12 1,75 26,00 90 45 14 12,6 27,4 25,5 10,25 1,5 3 400232 429,00 400923 463,00 400375 463,00 MF
M keg.
M taper
G
BSW
BSF
ORDER-CODE D BGF 3 D 2 x D K 2 x D KT 2 x D KF DIN 477
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN R, BA, Pg
mm Nuten- uncoated
zahl
No. of UNC
G flutes UNF
UNEF
UN, UNS
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 6 1 13,85 62 36 8 6,3 14,6 13,7 5,00 1,0 3 400178 272,00 400403 299,00 400260 299,00 NPSM
NPT
M 8 1,25 18,65 74 40 10 8,4 19,6 18,4 6,75 1,25 3 400180 325,00 400402 358,00 400277 358,00 NPTF
Tr, Rd
M 10 1,5 22,45 80 45 12 10,5 23,7 22,2 8,50 1,5 3 400167 382,00 400623 414,00 400226 414,00
M 12 1,75 26,00 90 45 14 12,6 27,4 25,5 10,25 1,5 3 400170 498,00 400624 530,00 400621 530,00
M 14 2 31,55 102 48 16 14,7 33,2 31,0 12,00 1,5 3 400311 640,00 411015 675,00 400622 675,00
M 16 2 35,90 102 48 18 16,8 37,6 35,1 14,00 1,5 3 400328 725,00 401113 762,00 400557 762,00

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
