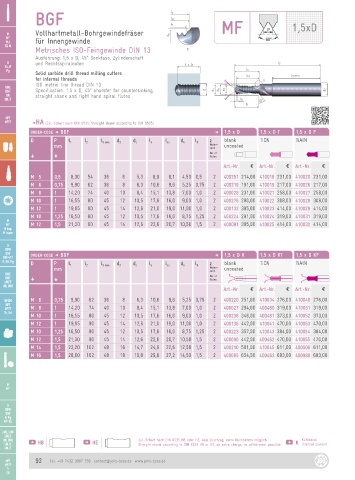

Page 92 - JBO-Katalog-2022

BGF l s
l sz
l 1
M Vollhartmetall-Bohrgewindefräser d s MF 1,5xD
MF
MF
MJ für Innengewinde
EG M
Metrisches ISO-Feingewinde DIN 13 X
Ausführung: 1,5 x D, 45° Senkfase, Zylinderschaft
G und Rechtsspiralnuten l 2
G
Rc, R X x D
Pg l s
Solid carbide drill thread milling cutters l sz l 3 min.
for internal threads X
ISO metric fine thread DIN 13
UNC
UNF Specification: 1.5 x D, 45° chamfer for countersinking, D d s d k d 1 d 2
UNC straight shank and right hand spiral flutes
UN
UNJF l 6 45°
l 1
NPT
NPT
NPTF DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D BGF D 1,5 x D 1,5 x D T 1,5 x D F
D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 5 0,5 8,30 54 36 6 5,3 8,9 8,1 4,50 0,5 2 400251 214,00 410018 231,00 410020 231,00
M 6 0,75 9,90 62 36 8 6,3 10,6 9,6 5,25 0,75 2 400219 191,00 410019 217,00 410026 217,00
M 8 1 14,20 74 40 10 8,4 15,1 13,8 7,00 1,0 2 400028 231,00 410021 258,00 410027 258,00
M 10 1 16,55 80 45 12 10,5 17,6 16,0 9,00 1,0 2 400276 280,00 410022 308,00 410028 308,00
M 12 1 19,95 90 45 14 12,6 21,0 19,0 11,00 1,0 2 400132 385,00 410023 414,00 410029 414,00
M 10 1,25 16,50 80 45 12 10,5 17,6 16,0 8,75 1,25 2 400224 291,00 410024 319,00 410031 319,00
M
MF M 12 1,5 21,30 90 45 14 12,6 22,6 20,7 10,50 1,5 2 400091 385,00 410025 414,00 410032 414,00
M keg.
M taper
G
BSW
BSF ORDER-CODE D BGF D 1,5 x D K 1,5 x D KT 1,5 x D KF
DIN 477
R, BA, Pg D P l 1 l 2 l 3 min. d 2 d s l s l sz d k l 6 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
UNC No. of
UNF G G flutes
UNEF
UN, UNS
Art.-Nr. a Art.-Nr. a Art.-Nr. a
NPSM M 6 0,75 9,90 62 36 8 6,3 10,6 9,6 5,25 0,75 2 400220 251,00 410034 276,00 410049 276,00
NPT
NPTF M 8 1 14,20 74 40 10 8,4 15,1 13,8 7,00 1,0 2 400027 294,00 400460 319,00 410051 319,00
Tr, Rd
M 10 1 16,55 80 45 12 10,5 17,6 16,0 9,00 1,0 2 400238 346,00 400461 373,00 410052 373,00
M 12 1 19,95 90 45 14 12,6 21,0 19,0 11,00 1,0 2 400136 442,00 410041 470,00 410053 470,00
M 10 1,25 16,50 80 45 12 10,5 17,6 16,0 8,75 1,25 2 400223 357,00 410043 384,00 410054 384,00
M 12 1,5 21,30 90 45 14 12,6 22,6 20,7 10,50 1,5 2 400090 442,00 400462 470,00 410055 470,00
M 14 1,5 23,20 102 48 16 14,7 24,9 22,6 12,50 1,5 2 400210 581,00 410045 611,00 400506 611,00
M 16 1,5 28,00 102 48 18 16,8 29,8 27,2 14,50 1,5 2 400065 654,00 400463 683,00 400980 683,00

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich Kühlkanal
UNJC Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible K internal coolant
UNJF
NPT 92 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
