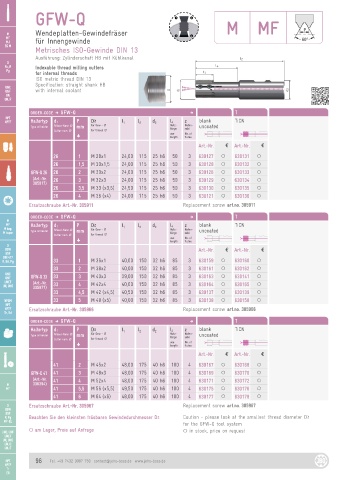

GFW-Q 1 2

M Wendeplatten-Gewindefräser 3 4 M MF
MF
MJ für Innengewinde
EG M
Metrisches ISO-Gewinde DIN 13
Ausführung: Zylinderschaft HB mit Kühlkanal
G
Rc, R Indexable thread milling cutters
Pg
for internal threads
ISO metric thread DIN 13
Specification: straight shank HB
UNC
UNF with internal coolant
UN
UNJF
ORDER-CODE D GFW-Q D T
NPT
NPTF Halter typ d 1 P D≥ l 1 l 2 d 2 l 4 z blank TiCN
Type of holder Fräser-Nenn Ø mm für Gew - Ø Nutz- Nuten- uncoated
länge
zahl
Cutter nom. Ø for thread Ø
use No. of
G length flutes
Art.-Nr. a Art.-Nr. a
26 1 M 28x1 24,00 115 25 h6 50 3 630127 ○ 630131 ○
26 1,5 M 30x1,5 24,00 115 25 h6 50 3 630128 ○ 630132 ○
GFW-Q 26 26 2 M 30x2 24,00 115 25 h6 50 3 630126 ○ 630133 ○
(Art.-Nr. 26 3 M 32x3 24,00 115 25 h6 50 3 630129 ○ 630134 ○
305817)
26 3,5 M 33 (x3,5) 24,50 115 25 h6 50 3 630130 ○ 630135 ○
26 4 M 36 (x4) 24,00 115 25 h6 50 3 630121 ○ 630136 ○
Ersatzschraube Art.-Nr. 305911 Replacement screw art.no. 305911

ORDER-CODE D GFW-Q D T
M
MF Halter typ d 1 P D≥ l 4 z blank TiCN
M keg. Fräser-Nenn Ø für Gew - Ø l 1 l 2 d 2 Nutz- Nuten- uncoated
M taper Type of holder mm länge zahl
Cutter nom. Ø for thread Ø
use No. of
G length flutes
G
BSW Art.-Nr. a Art.-Nr. a
BSF
DIN 477 630159 ○ 630160 ○
R, BA, Pg 33 1 M 36x1 40,00 150 32 h6 85 3
33 2 M 38x2 40,00 150 32 h6 85 3 630161 ○ 630162 ○
UNC 33 3 M 40x3 39,00 150 32 h6 85 3 630163 ○ 630141 ○
UNF GFW-Q 33
UNEF (Art.-Nr. 33 4 M 42x4 40,00 150 32 h6 85 3 630164 ○ 630165 ○
UN, UNS 305977)
33 4,5 M 42 (x4,5) 40,50 150 32 h6 85 3 630137 ○ 630139 ○
NPSM 33 5 M 48 (x5) 40,00 150 32 h6 85 3 630138 ○ 630158 ○
NPT
NPTF Ersatzschraube Art.-Nr. 305966 Replacement screw art.no. 305966
Tr, Rd
ORDER-CODE D GFW-Q D T
Halter typ d 1 P D≥ l 1 l 2 d 2 l 4 z blank TiCN
Type of holder Fräser-Nenn Ø mm für Gew - Ø Nutz- Nuten- uncoated
zahl
länge
Cutter nom. Ø for thread Ø use No. of
G length flutes
Art.-Nr. a Art.-Nr. a
41 2 M 45x2 48,00 175 40 h6 100 4 630167 ○ 630168 ○
GFW-Q 41 41 3 M 48x3 48,00 175 40 h6 100 4 630169 ○ 630170 ○
(Art.-Nr. 41 4 M 52x4 48,00 175 40 h6 100 4 630171 ○ 630172 ○
M 306394)
MF 41 5,5 M 56 (x5,5) 49,50 175 40 h6 100 4 630175 ○ 630176 ○
41 6 M 64 (x6) 48,00 175 40 h6 100 4 630177 ○ 630178 ○
G Ersatzschraube Art.-Nr. 305967 Replacement screw art.no. 305967
BSW
BSF
R, Pg Beachten Sie den kleinsten fräsbaren Gewindedurchmesser D≥ Caution - please look at the smallest thread diameter D≥
MF-EL
for the GFW-Q tool system
  am Lager, Preis auf Anfrage   in stock, price on request
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
NPT 96 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
NPTF
Tr
EG
