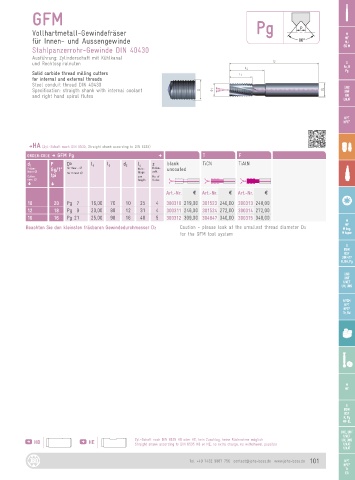

Page 101 - JBO-Katalog-2022

GFM

Vollhartmetall-Gewindefräser Pg M
für Innen- und Aussengewinde MF
M
MJ
Stahlpanzerrohr-Gewinde DIN 40430 EG M
Ausführung: Zylinderschaft mit Kühlkanal
und Rechtsspiralnuten G
Rc, R
Pg
Solid carbide thread milling cutters Pg
for internal and external threads
Steel conduit thread DIN 40430 UNC
Specification: straigth shank with internal coolant UNF
UN
and right hand spiral flutes UNC
UNJF

NPT
NPT
NPTF

DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535)
ORDER-CODE D GFM Pg D T F
P D≥ z blank TiCN TiAlN
d 1 l 1 l 2 d 2 l 4
Fräser Gg/1“ für Gew - Ø Nutz- Nuten- uncoated
Nenn-Ø for thread Ø länge zahl
Cutter tpi use No. of
nom. Ø length flutes
G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a
10 20 Pg 7 16,00 70 10 25 4 300310 219,00 301523 240,00 300313 240,00
12 18 Pg 9 20,00 80 12 31 4 300311 246,00 301524 272,00 300314 272,00
16 16 Pg 21 25,00 90 16 40 5 300312 309,00 304847 340,00 300315 340,00
M
MF
Beachten Sie den kleinsten fräsbaren Gewindedurchmesser D≥ Caution - please look at the smallest thread diameter D≥ M keg.
for the GFM tool system M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

M
MF

G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 101 NPT
NPTF
Tr
EG
